SYR Systemtrenner BA 6610 In-line LF, DN 25, R 1, bleifreies Gehäuse

SYR Systemtrenner BA 6610 In-line LF, DN 25, R 1, bleifreies Gehäuse

Der Systemtrenner BA 6610 in-line LF ermöglicht dank wartungsfreundlicher Komplettpatrone (Schmutzfänger + Sicherungspatrone) eine einfache jährliche Wartung: Deckel abnehmen, Patrone tauschen.

328,90 €

Inhalt: 1 Stk.

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: 661025000

EAN: 4017905251624

Marke: SYR

Fragen zum Artikel? Weitere Artikel von SYR

SYR Systemtrenner BA 6610 In-line LF, DN 25, R 1, bleifreies Gehäuse

Der Systemtrenner BA 6610 In-line ist eine kompakte Sicherungsarmatur entsprechend DIN EN 1717, Gruppe B, mit kontrollierter Trennung (Dreikammersystem). Er entspricht der dort definierten Einbauart BA und kann demnach zur Absicherung bis einschließlich Flüssigkeitskategorie 4 verwendet werden.

Seine Aufgabe ist es, ein Rücksaugen oder Rückfließen von Nichttrinkwasser in das öffentliche Trinkwassernetz zu verhindern. Der Systemtrenner BA deckt eine Vielzahl von Anwendungsmöglichkeiten ab (z. B. Druckereien, Chemie- und Lebensmittelbetriebe, Labor- und Medizintechnik).

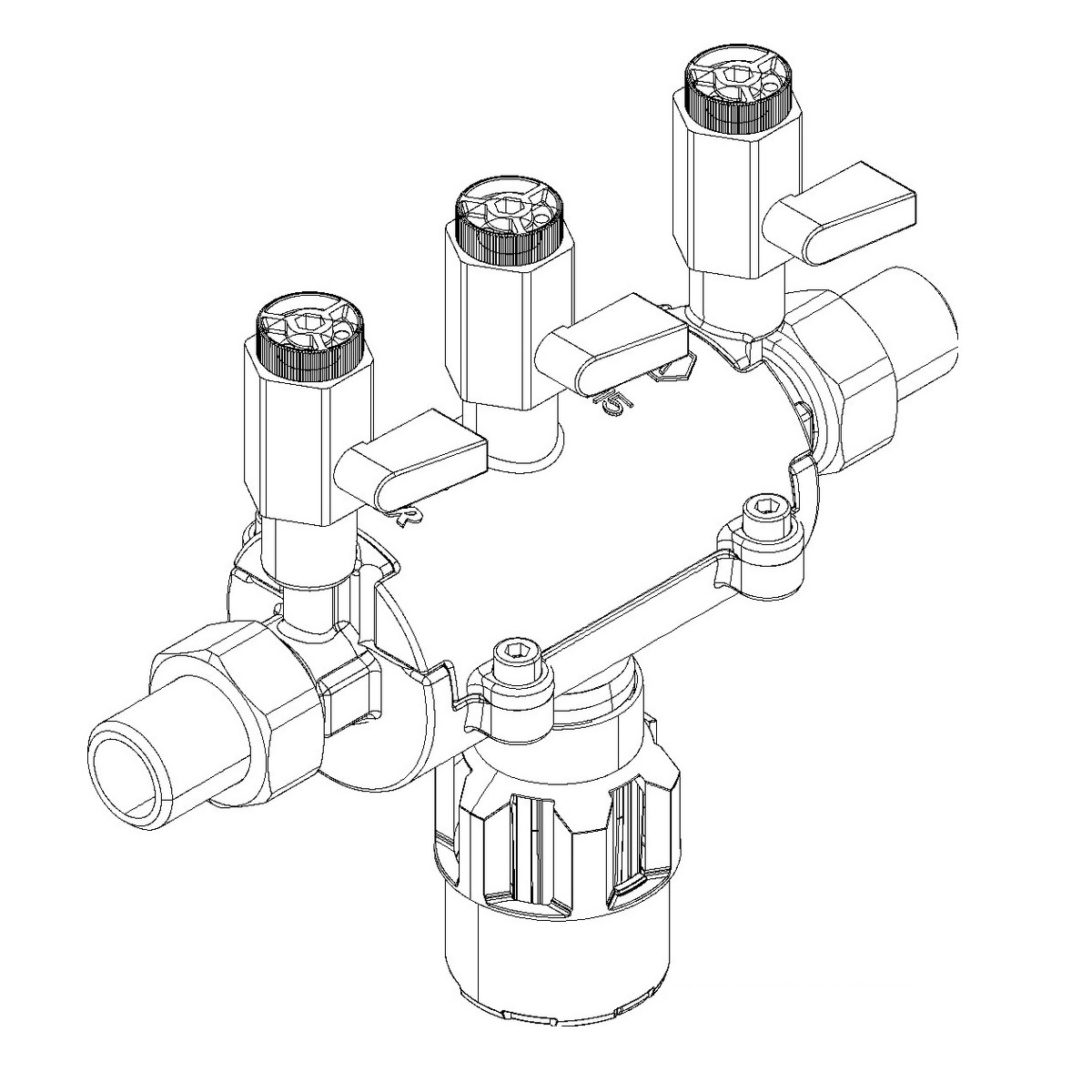

Der Systemtrenner BA 6610 beinhaltet alle entsprechend DIN EN 1717 festgelegten Bestandteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruckzone ausgeführt. Zusätzlich ist er mit einem integrierten Schmutzfänger ausgerüstet. Jede Druckzone ist mit Kugelhähnen versehen und ermöglicht so eine Kontrolle der Sicherungseinrichtungen durch Druckmessung. Der Systemtrenner besteht aus 2 hintereinander geschalteten Rückflussverhinderern (RV), die mit einer belüftbaren Mittelzone ausgestattet sind.

Erfolgt keine Wasserentnahme, sind der ein- und ausgangsseitige RV, sowie das Ablassventil geschlossen. Bei Rücksaugung fällt der eingangsseitige Druck ab. Das Ablassventil öffnet spätestens, wenn der Differenzdruck zwischen Vor- und Mitteldruckkammer auf 0,14 bar abgesunken ist.

Technische Daten:

Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 65 °C
Einbaulage: waagerecht, Trichteranschluss nach unten
Medium: Trinkwasser
Durchflussleistung: 7,9 m³/h bei Delta p 1,5 bar

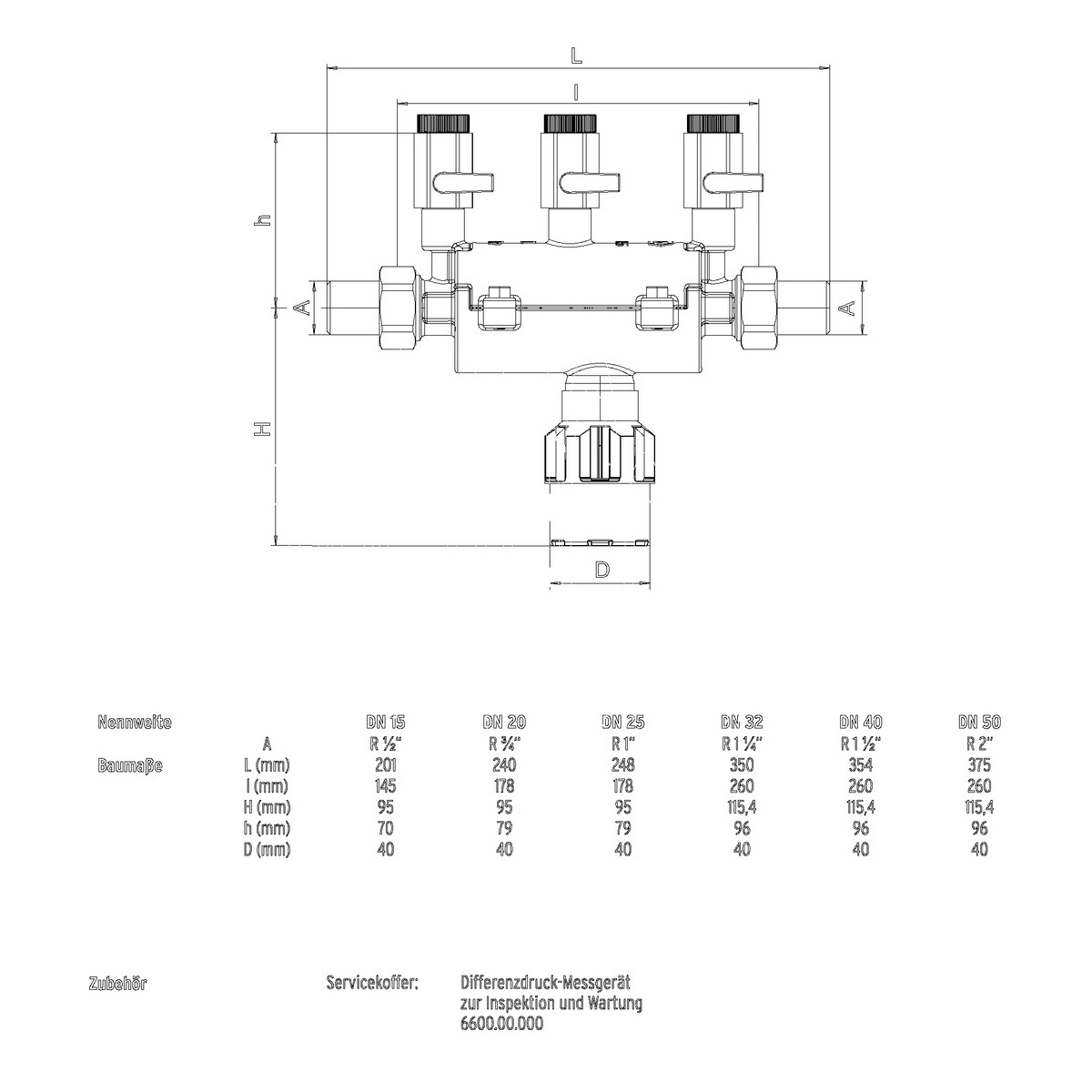

Anschlussgröße: DN 25
