Cillit Hauswasserstation Galileo HWS LF 1 1/4'' bleifrei, mit Druckminderer und Anschlussmodul DN 32

Cillit Hauswasserstation Galileo HWS LF 1 1/4'' bleifrei, mit Druckminderer und Anschlussmodul DN 32

mit bewährter Cillit Rückspültechnik und zusätzlicher Sicherheit vor Rohrbruch durch Lochfraßkorrosion, vor Eintrag von Fremdpartikeln und vor tropfenden Armaturen

229,90 €

Inhalt: 1 Stk.

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: 125596657

GTIN/EAN: 9022000016066

Marke: Cillit

Fragen zum Artikel? Weitere Artikel von Cillit

Cillit Hauswasserstation Galileo HWS LF 1 1/4'' bleifrei, mit Druckminderer und Anschlussmodul DN 32

Hauswasserstation Cillit Galileo HWS LF 100 mm 5/4" (= 1 1/4")

Mit Kopfteil aus bleifreiem Messing
Mit Klarsichtzylinder und Filterelement
Mit Anschluss-Modul für waagerechten und senkrechten Einbau
Mit Druckminderer und Rückflussverhinderer
Mit Drehknopf für Rückspülelement
Mit Anschlussverschraubungen und Dichtungen

Vorteile: Der Filter bringt Sicherheit

+ Vor Rohrbruch durch Lochfraßkorrosion
+ Vor Eintrag von Fremdpartikeln
+ Vor tropfenden Armaturen

Im Verschluss-System des Filters ist eine Sicherung gegen gewaltsames Überdrehen eingebaut, um eine Beschädigung der Schliesseinheit zu vermeiden.

Technische Daten:

Anschlussnennweite: DN 32
Durchflussleistung nach Druckminderer: 5,80 m³/h
Ausgangsdruck nach Druckminderer: 2-6 bar
Durchlassweite, untere/obere: 90/110 ?m
Nenndruck (PN): 16 bar
Betriebsdruck, min./max.: 2,5 bar während der Rückspülung / 16 bar
Wassertemperatur max.: 30 °C
Umgebungstemperatur: 40 °C

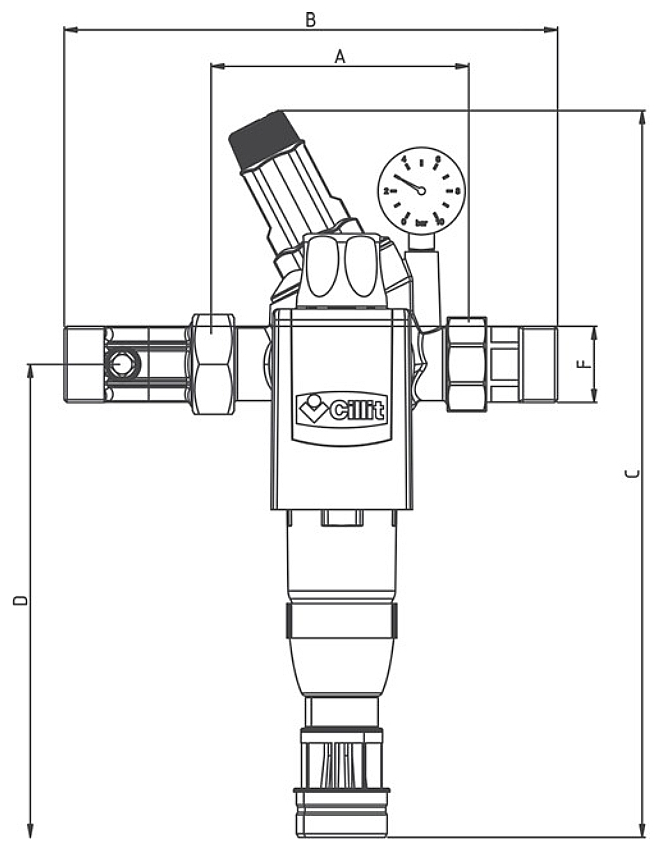

Abmessungen:

(A) Baulänge ohne Verschraubung: 130 mm
(B) Baulänge mit Verschraubung: 262 mm
(C) Gesamthöhe: 400 mm
(D) Mindestabstand Rohrmitte bis Boden: 350 mm
(E) HT-Anschluss, Durchmesser: 50 mm
(F) Anschlussgewinde AG: 1 1/4"
Gewinde Überwurfmutter: G 1 1/2"

Lieferumfang:

Hauswasserstation Cillit Galileo HWS LF
Abdeckhaube, Kopfteil aus bleifreiem Messing
Anschluss-Modul-HWS für waagrechten und senkrechten Einbau
Mit Druckminderer, Rückflussverhinderer, Anschlussverschraubungen 1 1/4" und Dichtungen
Anschlussmöglichkeit für Vordruckmanometer
Klarsichtzylinder mit Filterelement und Datumsring
HT-Rohranschluss für Spülwasser
Drehknopf für Rückspülelement
Hinterdruckmanometer 10 bar
Federhaube, Anzeige für Hinterdruckeinstellwert, Feststellschraube
Drehknopf für Druckminderer, Druckminderer-Einsatz und Gleitring

Serie:	Galileo HWS LF
Produktart:	Hauswasserstation
Abmessung (Zoll):	1 1/4"
Baulänge (mm):	262 mm
