Wasserzähler Modul UP-fix Clever DUO 3/4'' Allmess Meßkapsel UP 6000-MK, Oberteile (Eichung 2026)

inklusive Messkapsel MK-Unterputzwasserzähler UP 6000-MK +m Q3 2,5 für Kaltwasser und Warmwasser, inklusive Costa Unterputz-Oberteile kalt + warm

289,90 €

Inhalt: 1 Set

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: WZUPFIXP202ASET

Marke: Wittigsthal

Fragen zum Artikel? Weitere Artikel von Wittigsthal

Wasserzähler Modul UP-fix Clever DUO 3/4'' Allmess Meßkapsel UP 6000-MK, Oberteile (Eichung 2026)

Set bestehend aus:

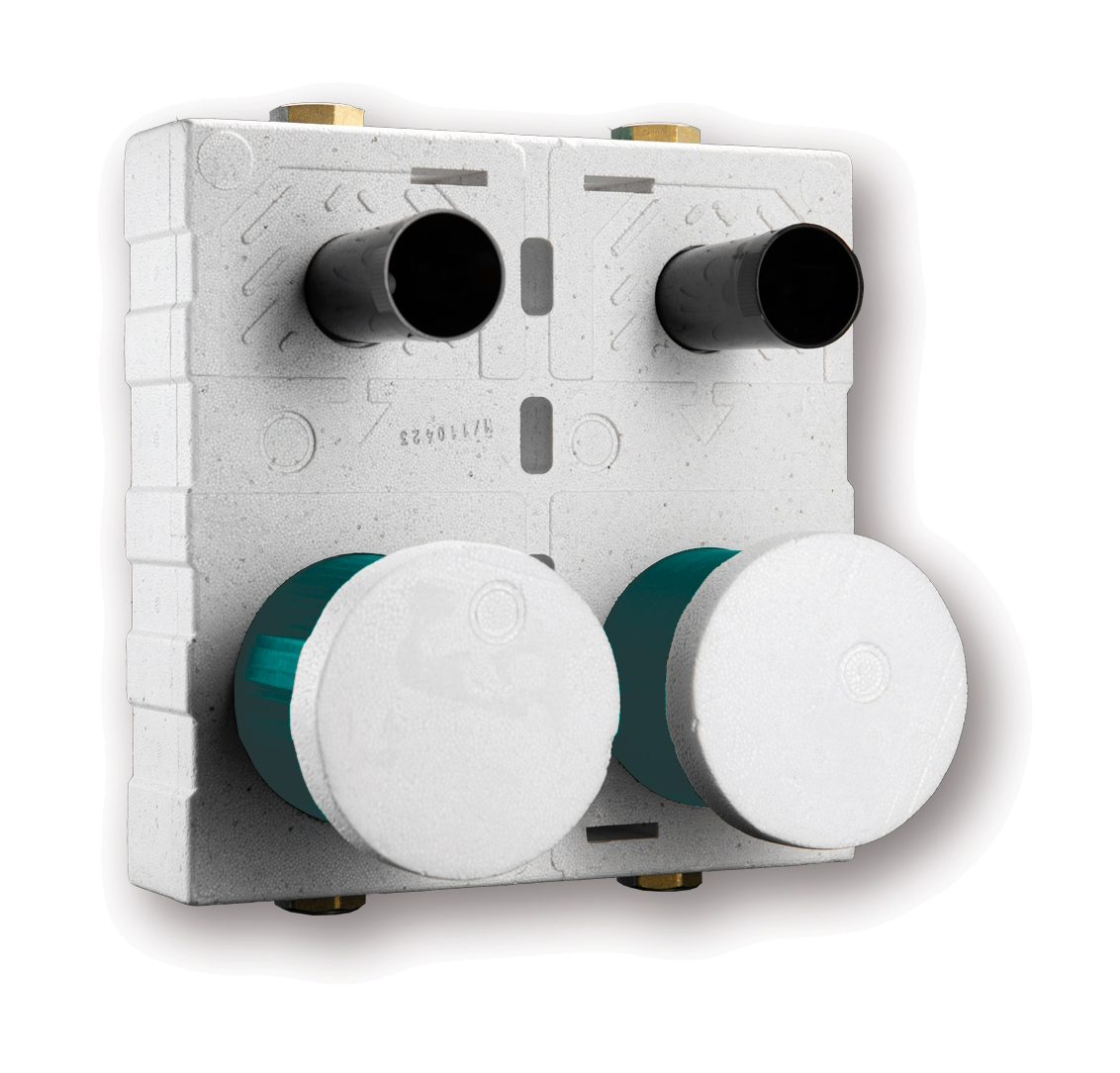

1 x Wittigsthal Wasserzähler-Modul UP-fix® Clever easy DUO 3/4" IG Allmess, 4251795229459

Wasserzähler-Modul zur optimalen Montage von Unterputz-Wasserzählern und Unterputz-Ventilen
Wasserzählerstrecken komplett in Messing
Anschlüsse 3/4" IG für universelle Anschlussmöglichkeiten
Anschlussfertig vormontiert und dichtgeprüft

Mit eingebautem Tropfschutz
Mit Leckageschutz für den Wasserzähler

Entspricht TrinkwV DIN 1988, DIN EN 15664-1, DIN EN 15664-2 sowie nach aktueller Vorgabe des Umweltbundesamtes für metallene Werkstoffe (UBA-Positivliste)
Entspricht den Anforderungen des GEG

Lieferumfang:

UP-fix-Clever easy UP-Gehäuse
2 x Wasserzählerstrecke
2 x Unterputzventil
2 x Wasserzählerunterteil für Allmess UP-Wasserzähler bis Qn 2,5 m3/h laut MID
Bauschutzkappen
Befestigungsset mit 4x Montagewinkel und Schrauben
Verpackt im Schutzkarton

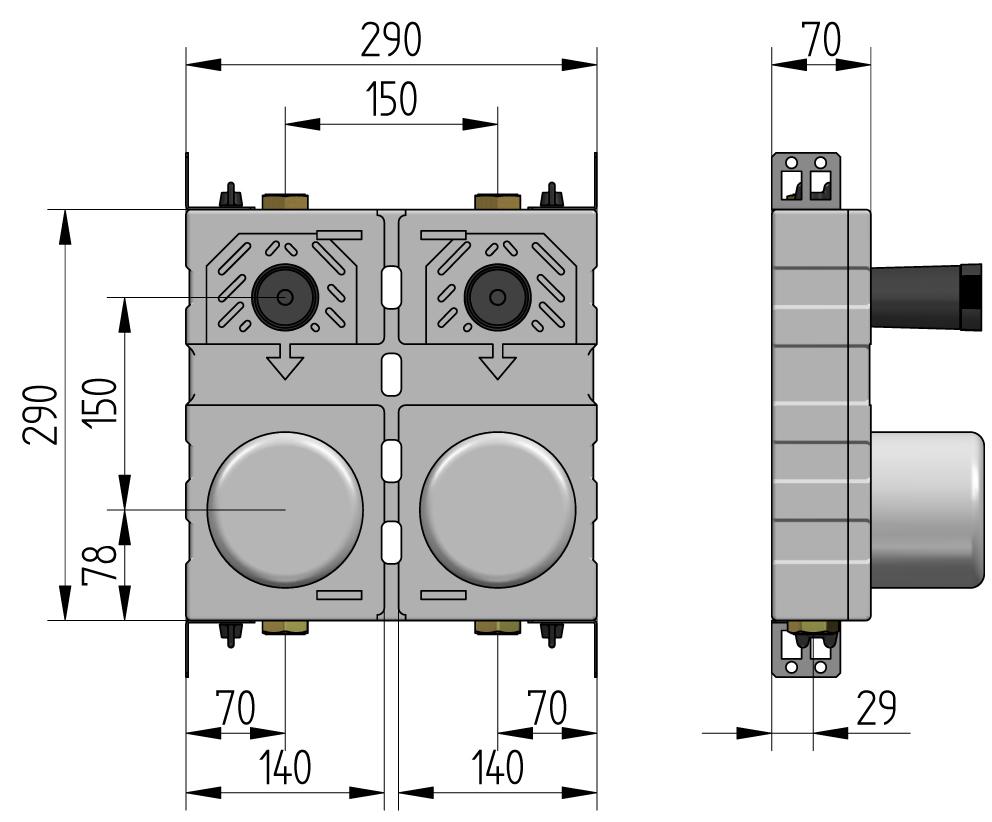

Technische Daten:

Streckenabstand 150 mm
Schaumstoffgehäuse Material Styropor mit polymerem Flammschutzmittel, entspricht DIN 4102 - B1 (schwer entflammbar)
Wärme- und schallisoliert
Gehäuse (BxHxT): 290 x 290 x 70 mm
Material: Styropor F 495E, expandiertes Polystyrol (EPS)
Spindelmaß: 150 x 150 mm
Anschlüsse: 3/4" IG für universelle Anschlussmöglichkeiten

Hersteller: Wittigsthal
Artikelnummer: 4251795229459

Hinweis: Nach Installation Überströmkappen nachziehen, entspricht DIN 1988.

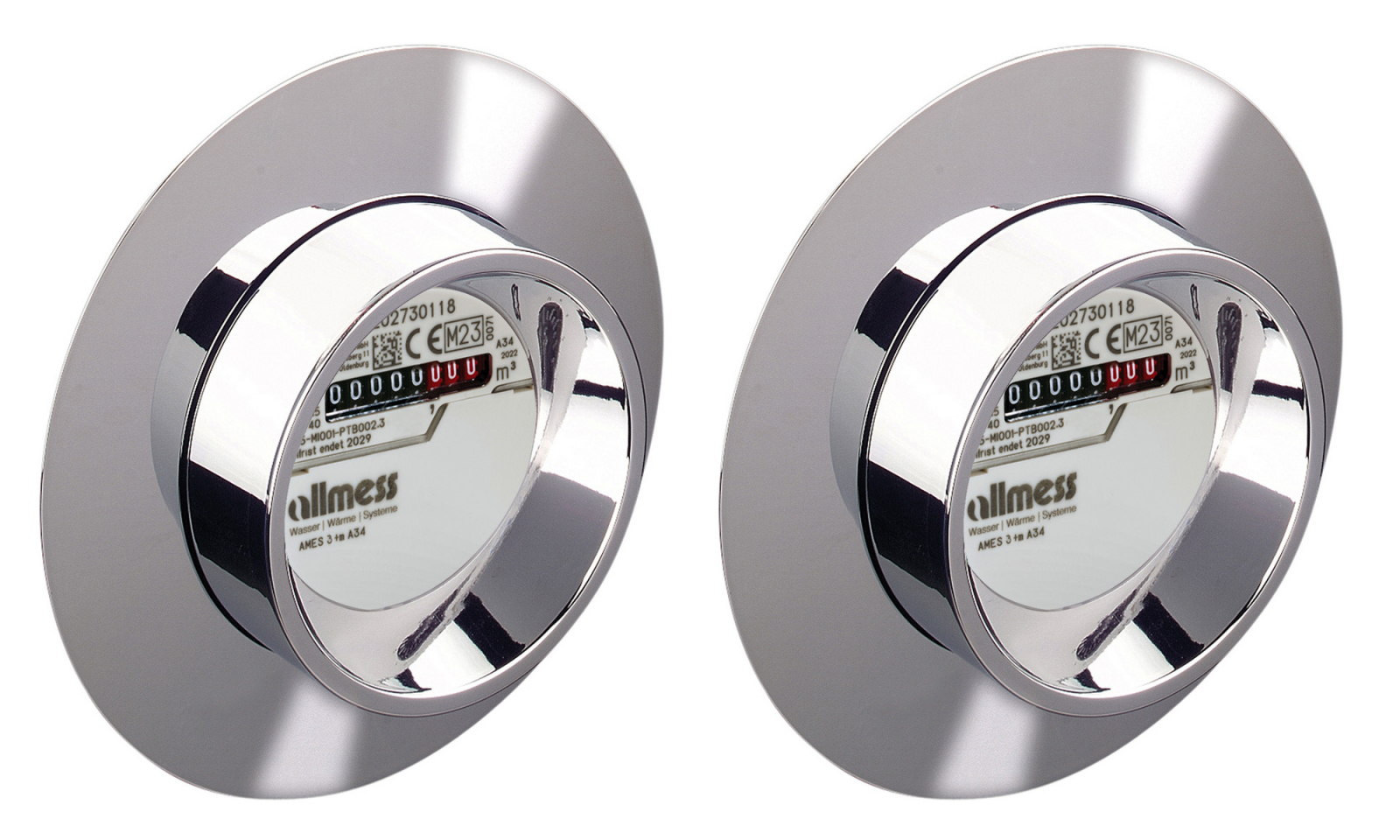

1 x Allmess System MK-Unterputzwasserzähler UP 6000-MK +m Q3 2,5 für Kaltwasser

1 x Allmess System MK-Unterputzwasserzähler UP 6000-MK +m Q3 2,5 für Warmwasser

Eichjahr 2026, Eichung gültig bis 2032 (Zählertausch 2032)

Die Temperaturkennzeichnung erfolgt bauseitig durch blauen (kalt) bzw. roten (warm) Klebepunkt.

Vorbereitet zur Aufnahme von Kommunikationsmodulen (optional erhältlich):

Funkmodul EquaScan wMIURF
M-BUS-Modul BM + m
Impuls-Modul PM + m

Ausführung:

Baureihe: Messkapsel A34 MK +m
Messkapsel: A1 MK +m
Messprinzip: Einstrahl-Flügelrad
Zählertyp: Volltrockenläufer
Zählwerk: drehbar, modular
Übertragung: Magnetkupplung
Einbau: horizontal/vertikal

Technische Daten:

Typ UP 6000 MES 3 +m A34
Zulässige Dauerbelastung Q3: 2,5 m3/h (entspricht den alten EWG-Richtlinien Qn 1,5 m3/h)
Durchflusskennwert kv: 3 m3/h
Messbereich Ratio: R40 H/V
Universeller Temperaturbereich: 0 bis 90 Grad
Schnittstellenbezeichnung: A34
Vorbereitet für Kommunikationsmodule: (Funk, EquaScan, wM-Bus, M-BUS, FA)

Lieferumfang:

UP 6000 Messkapselwasserzähler für Kalt- und Warmwasser
Volltrockenläufer mit Magnetkupplung
Rollenzählwerk drehbar um 360 Grad
Mit Aushebering zum Einsatz im MK-System
Komplett mit verchromtem Zylinder
Verchromte, runde Schubrosette 140 mm für großen Putzausgleich
O-Ring-Dichtung
Drahtlose FIX-Plombe
Montageanleitung
Montageübergabeprotokoll

Hersteller: Allmess
Artikelnummer: 0201932206

Das Konformitätsentgelt (gesetzliche Eichgebühr) ist im Verkaufspreis enthalten.

Abbildung kann vom Produkt abweichen. Das Einrohranschlussteil nicht im Lieferumfang enthalten.

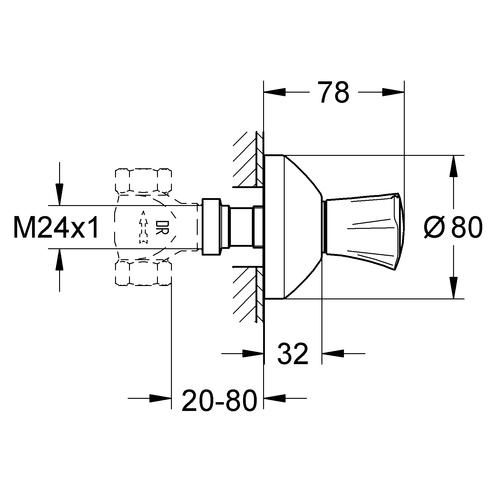

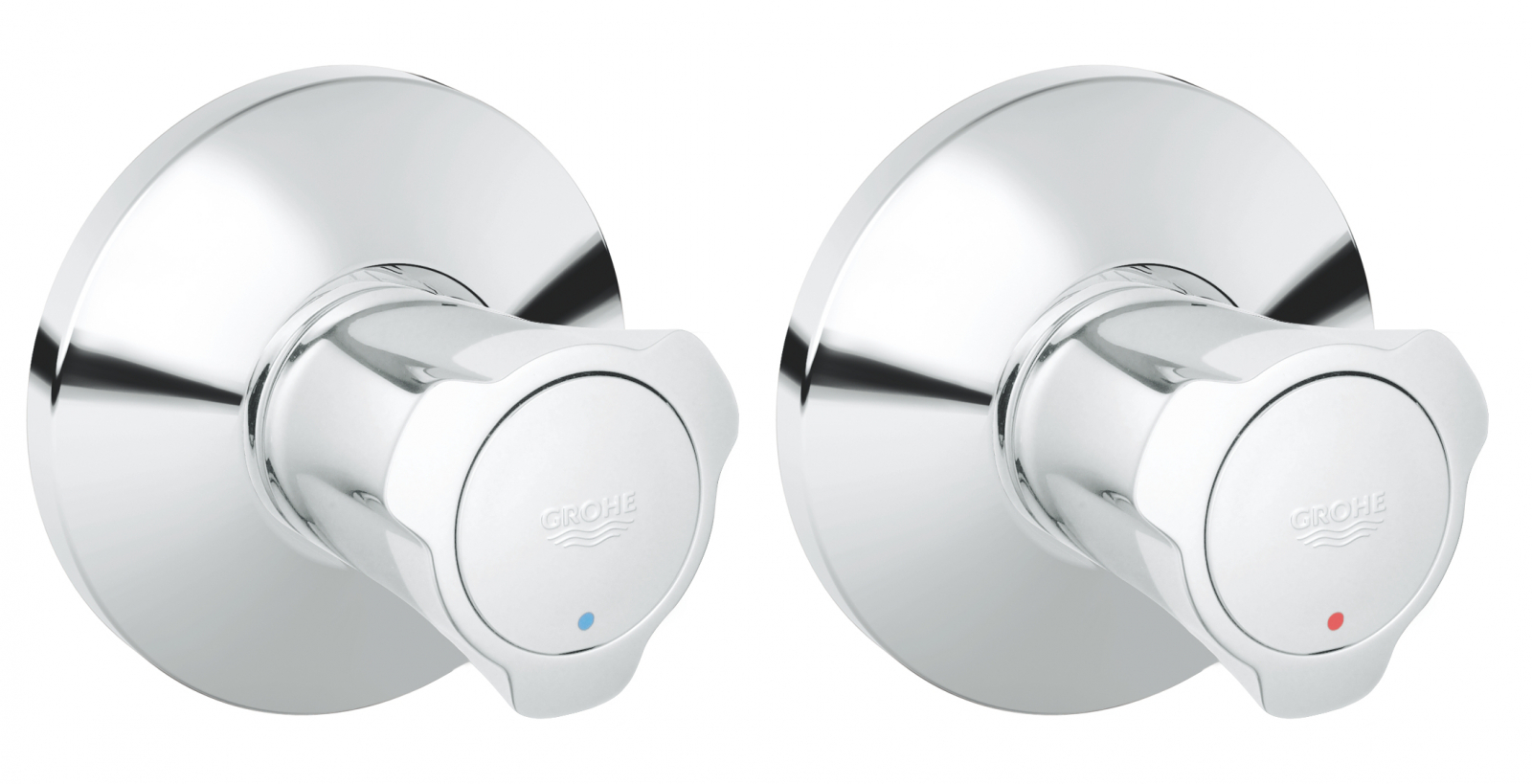

1 x Grohe Costa Oberbau blau-kalt, Griff und Rosette verchromt, 19808001

GROHE Costa UP-Ventil Oberbau für UP-Ventile
Einbautiefe stufenlos einstellbar 20 - 80 mm
Rosette mit Wandabdichtung schraubbar Metallgriff
wärmeisoliert
Markierung blau
GROHE StarLight Chromoberfläche

Hersteller: GROHE
Artikelnummer: 19808001

1 x Grohe Costa Oberbau rot-warm, Griff und Rosette verchromt, 19809001

GROHE Costa UP-Ventil Oberbau für UP-Ventile
Einbautiefe stufenlos einstellbar 20 - 80 mm
Rosette mit Wandabdichtung schraubbar Metallgriff
wärmeisoliert
Markierung rot
GROHE StarLight Chromoberfläche

Hersteller: GROHE
Artikelnummer: 19809001

Lieferumfang komplett:

1 Stück Wittigsthal Wasserzähler-Modul UP-fix® Clever easy DUO 3/4" IG Allmess, 4251795229459
2 Stück Allmess System MK-Unterputzwasserzähler UP 6000-MK +m Q3 2,5 für Kalt- und Warmwasser, Artikelnummer 0201932206, inklusive Konformitätsentgelt
1 Stück Grohe Costa Oberbau blau-kalt für Unterputzventil, Artikelnummer 19808001
1 Stück Grohe Costa Oberbau rot-warm für Unterputzventil, Artikelnummer 19809001

Jeweils inklusive Montage- und Bedienungsanleitung

Die Konformitätsentgelte (gesetzliche Eichgebühren) sind im Verkaufspreis enthalten.

Dieses Produkt entspricht den allgemeinen Anforderungen der Messgeräte-Richtlinie. Die vollständige Konformitätserklärung finden Sie auf der Homepage des Herstellers.

Angaben zur Produktsicherheit:
Hersteller: Allmess GmbH, Am Vossberg 11, 23758 Oldenburg, Deutschland, info@allmess.de
Hersteller: GROHE Deutschland Vertriebs GmbH, Zur Porta 9, 32457 Porta Westfalica, Deutschland, helpline@grohe.de

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Entwässerungs- und Abwassersysteme

Entwässerungssysteme müssen fachgerecht installiert werden, um einen sicheren Abfluss von Abwasser zu gewährleisten.

Alle Verbindungen sind dicht auszuführen. Undichtigkeiten können zu erheblichen Gebäudeschäden führen.

Es ist auf mögliche Rückstauereignisse zu achten. Gegebenenfalls sind geeignete Rückstausicherungen zu installieren.

Zur Beseitigung von Verstopfungen dürfen keine ungeeigneten oder aggressiven chemischen Mittel verwendet werden, da diese Materialien angreifen können.

Regelmäßige Wartung und Kontrolle sind erforderlich, um Funktionsstörungen und Schäden zu vermeiden.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.

Hersteller
Eisenwerk Wittigsthal GmbH

Adresse
Eisenwerkstr. 1
08349 Johanngeorgenstadt
Deutschland

E-Mail
info@wittigsthal.de

Serie:	UP 6000-MK
Produktart:	Komplettset, Wasserzähler-Modul
Anwendungsbereich:	Unterputz
Abmessung (DN):	DN 20
Abmessung (Zoll):	3/4"
Eigenschaft, Bauart:	Kaltwasser, Warmwasser
