Systemtrenner STBA 200 DN 15 für Schlauchanschluss an Zapfventil DN15 (R 1/2) 6625.15.882
128,90 €
Auf Lager
Lieferzeit:
3-5 Werktage
- Versandart: Paketdienst
Beschreibung
Systemtrenner STBA 200 DN 15 für Schlauchanschluss an Zapfventil DN15 (R 1/2) 6625.15.882
Systemtrenner STBA 200 DN 15 für Schlauchanschluss an Zapfventil
Artikelnummer: 6625.15.002/882
Der Systemtrenner BA STBA 200 ist eine kompakte Sicherungsarmatur entsprechend DIN EN 1717, Gruppe B, mit kontrollierter Trennung (Dreikammersystem). Sie entspricht der dort definierten Einbauart BA und kann demnach zur Absicherung bis einschließlich Flüssigkeitskategorie 4 verwendet werden. Seine Aufgabe ist es, ein Rücksaugen oder Rückfließen von Nichttrinkwasser in das öffentliche Trinkwassernetz zu verhindern. Der Systemtrenner BA ist vorbereitet zum Anschluss an ein Zapfventil und deckt eine Vielzahl von Anwendungsmöglichkeiten ab (z.B. chemische Reinigungsapparate, Beregnungsanlagen, Hochdruckreiniger, Bau- und Landwirtschaft, Trinkwasserversorgung nicht ortsfester Anlagen, Nichttrinkwasser- und Löschwasserversorgung) und auch die Befüllung von Heizungsanlagen.
Der Systemtrenner BA STBA 200 beinhaltet alle entsprechend der DIN EN 1717 festgelegten Bestandteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruckzone ausgeführt. Jede Druckzone kann mit Prüfventilen versehen werden und ermöglicht so eine Kontrolle der Sicherungseinrichtungen durch Druckmessung. Der Systemtrenner besteht aus 2 hintereinander geschalteten Rückflussverhinderern (RV), die mit einer belüftbaren Mittelzone ausgestattet sind. Erfolgt keine Wasserentnahme, sind der ein- und ausgangsseitige RV, sowie das Ablassventil geschlossen. Bei Rücksaugung fällt der eingangsseitige Druck ab. Das Ablassventil öffnet spätestens, wenn der Differenzdruck zwischen Vor- und Mitteldruckkammer auf 0,14 bar abgesunken ist.

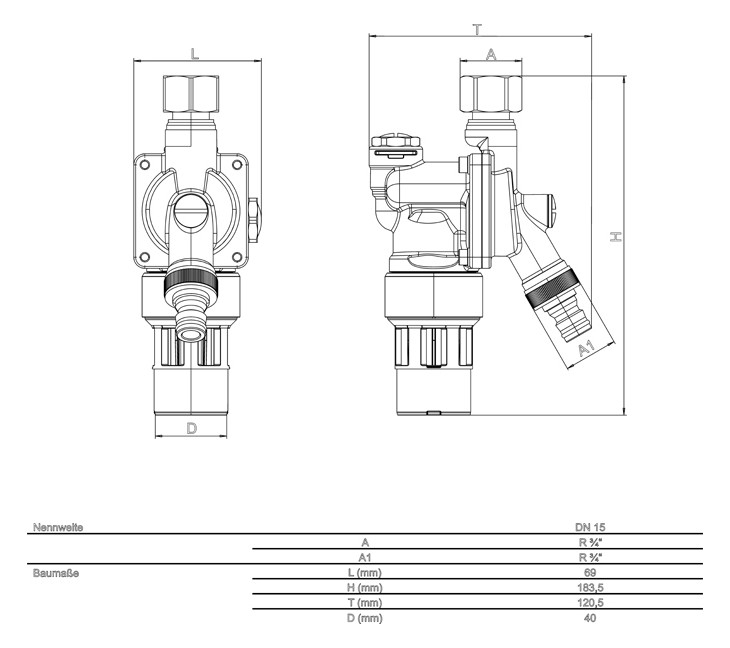

Technische Daten:
- Betriebsdruck: max. 10 bar
- Betriebstemperatur: max. 30 °C (Eingang), max. 65 °C (Ausgang)
- Umgebungstemperatur: 5 °C bis 40 °C
- Einbaulage: senkrecht, Trichteranschluss nach unten
- Medium: Trinkwasser
- Durchflussleistung: 1,27 m3/h bei Delta p 1,5 bar
- DN 15
Eigenschaften
| Serie: | STBA |
|---|---|
| Abmessung (DN): | DN 15 |
| Abmessung (Zoll): | 1/2" |
| Material: | Messing |
Datenblätter
Hersteller
Hans Sasserath GmbH & Co. KG
Adresse
Mühlenstrasse 62
41352 Korschenbroich
Deutschland
E-Mail
sasserath@syr.de
Eigenschaften
| Serie: | STBA |
|---|---|
| Abmessung (DN): | DN 15 |
| Abmessung (Zoll): | 1/2" |
| Material: | Messing |
