SYR Rückspülfilter HF 3415 mit automatischem Entlüftungssystem 3415.00.000 - Bild 1

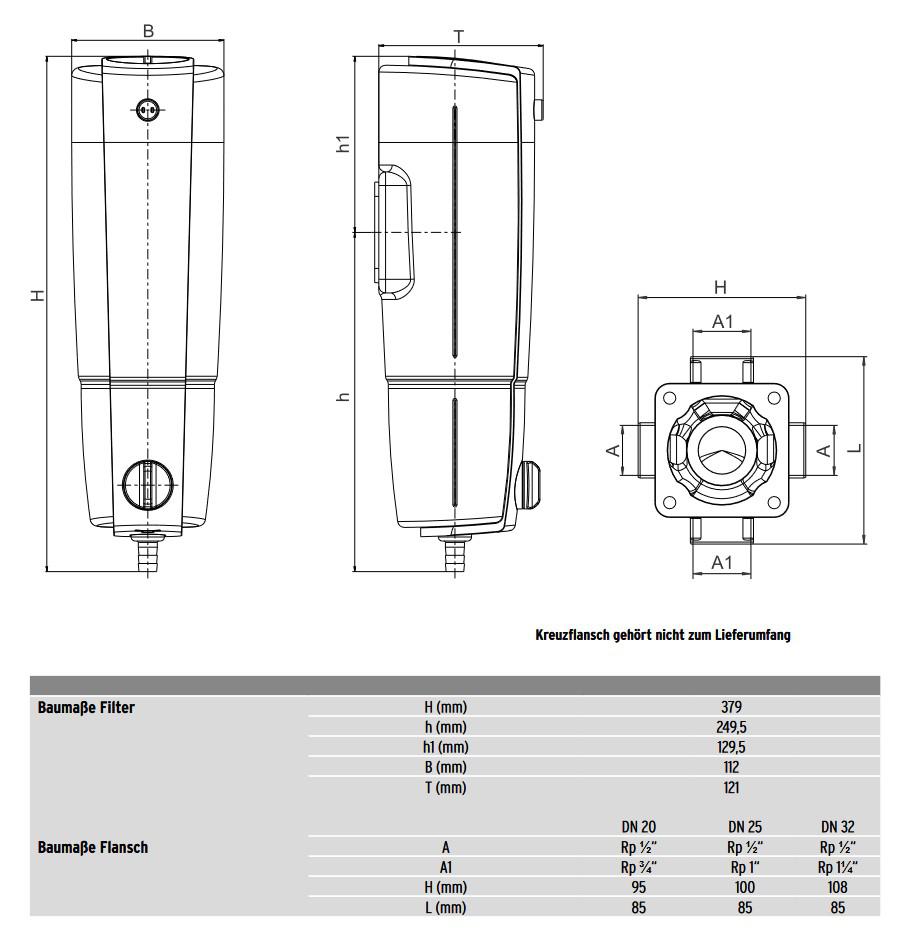

SYR Rückspülfilter HF 3415 mit automatischem Entlüftungssystem 3415.00.000 - Bild 2

SYR Rückspülfilter HF 3415 mit automatischem Entlüftungssystem 3415.00.000, mit Flanschdichtung

SYR Heizungsfilter 3415 zur Entlüftung sowie Entschlammung von geschlossenen Heizungsanlagen. Der rückspülbare Heizungsfilter mit Magnet und Luftabscheidung ist für den Einsatz in Heizkreisläufen bis zu einer Wassertemperatur von max. 90 C geeignet

218,90 €

Inhalt: 1 Stk.

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: 341500000

EAN: 4017905206433

Marke: SYR

Fragen zum Artikel? Weitere Artikel von SYR

SYR Rückspülfilter HF 3415 mit automatischem Entlüftungssystem 3415.00.000, mit Flanschdichtung

Anwendungsbereich

Der SYR Heizungsfilter HEIFIKO 3415 wird in Warmwasserheizungskreisläufen nach DIN EN 12828, zur Filtration, Entschlammung Magnetabscheidung und Entgasung eingesetzt.
Grob- und feinkörnige Verunreinigungen (z.B. Rostschlämme), die zu Funktionsstörungen an Kontroll- und Regelorganen führen können, entfernt die leistungsfähige Filterkombination ebenso wie störende und korrosive Gase (z.B. Stickstoff, Sauerstoff).
Zur Montage in die Rohrleitung dient der im Zubehör aufgeführte SYR Heizungsfilter- Kreuzflansch.

Ausführung

Der SYR Heizungsfilter 3415 besteht aus einer Gehäusekammer mit einem Rückspülfilter und ist mit einem selbsttätig arbeitenden Luftabscheider inkl. Entgasungsventil und einem Magnetabscheider ausgerüstet.
Innensechskantschrauben mit passendem Montageschlüssel für die Flanschmontage sind im Lieferumfang enthalten.

Werkstoffe

Gehäuse sowie Innenteile, Absperrung und Dichtung sind aus einer hochwertiger, bleiarmer Messing-Legierung bzw. rostfreiem Stahl oder gummielastischem Kunststoff (heißwasser- und alterungsbeständig) gefertigt.
Zusätzlich ist der Heizungsfilter mit einer Wärmedämmschale versehen.

Einbau

Das Gehäuse des Heizungsfilters wird grundsätzlich in senkrechter Lage in die Vor- oder Rücklaufleitung eingebaut.
Der Raum für die Installation muss trocken und frostfrei sein.
Um die reibungslose Rückspülung zu gewährleisten, gilt es unterhalb des Heizungsfilters mindestens 400 mm Freiraum einzuhalten.
Der zum Einbau benötigte Kreuzflansch erlaubt den Anschluss einer manuellen oder automatischen Heizungsbefüllung.
Wir empfehlen die Montage der komfortablen automatischen FüllCombi BA Typ 6628. Die Installation ist so auszuführen, dass eine Stagnation vermieden wird (Zuleitung max. 10 x DN).

Technische Daten

Medium: Heizungswasser
Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 110 ºC
Einbaulage: Hauptachse senkrecht
Durchflussleistung/ Druckverlust: DN 20 - 32: 2 m3/h, 0,1 bar
Kvs-Wert: 8,5
Mindestdruck zur Rückspülung: 1,5 bar

Montage

Der Einbau erfolgt mit dem separat zu bestellenden Kreuzflansch.
Er ist sowohl für waagerechte als auch für senkrechte Rohrleitungen geeignet.
Unter Beachtung der Fließrichtung wird der Kreuzflansch spannungsfrei in die Rohrleitung installiert.
Die Flanschfläche muss vertikal ausgerichtet sein.

Wartung

Je nach Verschmutzungsgrad sollte der Heizungsfilter in regelmäßigen Zyklen zurückgespült werden. Das Rückspülwasser (3 Liter) sollte mit einem geeigneten Schlauch abgeleitet oder in einem Eimer aufgefangen werden.
Für den Rückspülvorgang muss ein normengerechter Trinkwasseranschluss am Kreuzflansch hergestellt sein, damit der Filter während der Rückspülung von oben nach unten abgespült werden können.
Die Rückspülung kann mit der Rückspülautomatik RSA 2316.00.081 (optional erhältlich) automatisiert werden.

Lieferumfang

Rückspülfilter HF 3415
Montageschlüssel
Flanschdichtung
Innensechskantschrauben
Montage- und Betriebsanleitung

SYR Anschlussflansch 3415 bitte separat mitbestellen, siehe Zubehör!

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Heizungsanlagen und Heiztechnik

Heizungsanlagen arbeiten mit hohen Temperaturen und – je nach System – unter erheblichem Druck.
Es besteht Verbrennungs-, Verbrühungs- und Verletzungsgefahr.

Vor allen Arbeiten ist die Anlage außer Betrieb zu nehmen, gegen Wiedereinschalten zu sichern, drucklos zu machen und ausreichend abkühlen zu lassen.

Arbeiten an Heizungsanlagen dürfen nur durch qualifizierte Fachbetriebe durchgeführt werden.
Dies gilt insbesondere für Eingriffe in sicherheitsrelevante Bauteile.

Bei gasbetriebenen Anlagen besteht bei unsachgemäßer Installation oder Wartung akute Explosions- und Vergiftungsgefahr.
Gasinstallationen dürfen ausschließlich durch zugelassene Fachbetriebe erfolgen.

Sicherheitsbauteile wie Sicherheitsventile, Ausdehnungsgefäße oder Regelungseinrichtungen dürfen nicht manipuliert oder außer Betrieb gesetzt werden und sind regelmäßig zu überprüfen.

Undichte Stellen können zu Wasserschäden, Druckverlust oder Funktionsstörungen führen und sind umgehend zu beheben.

Heizkörper

Heizkörper und deren Oberflächen können im Betrieb sehr hohe Temperaturen erreichen.
Es besteht insbesondere für Kinder und empfindliche Personen Verbrennungsgefahr.

Heizkörper dürfen nicht abgedeckt oder durch Möbel oder Gegenstände verstellt werden, da dies die Wärmeabgabe beeinträchtigt und zu Überhitzung oder im Extremfall zu Brandgefahr führen kann.

Die Montage muss fachgerecht und mit geeigneten Befestigungssystemen erfolgen.
Eine unsachgemäße Befestigung kann zum Herabfallen des Heizkörpers und zu erheblichen Verletzungen führen.

Beim Entlüften kann heißes Wasser oder Dampf austreten. Es ist geeigneter Schutz zu beachten.

Thermostatventile dürfen nicht gewaltsam betätigt oder manipuliert werden, da dies zu Funktionsstörungen führen kann.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.

Hersteller
Hans Sasserath GmbH & Co. KG

Adresse
Mühlenstrasse 62
41352 Korschenbroich
Deutschland

E-Mail
sasserath@syr.de

Serie:	HEIFIKO
Produktart:	Heizungsfilter, Rückspülfilter
