SYR Heizungsfilter HF 3425 compact DN 25 1'' mit drehbarem Flansch 3425.25.000

SYR Heizungsfilter HF 3425 compact DN 25

Der HEIFIKO Heizungsfilter wird in Warmwasserheizungskreisläufen entsprechend DIN EN 12828 zur Filtration, Entschlammung und Abscheidung magnetischer Sedimente eingesetzt. Grob- und feinkörnige Verunreinigungen (z.B. Rostschlämme), die zu Funktionsstörungen an Kontroll- und Regelorganen führen können, werden durch die leistungsfähige Kombination aus rückspülbarem Heizungsfilter und Magnetabscheidung entfernt. Zur Montage in die Rohrleitung dient der integrierte, drehbare Flansch. Der SYR Heizungsfilter besteht aus einer Gehäusekammer mit einem Rückspülfilter und ist mit einem Magnetabscheider ausgerüstet. Der integrierte Flansch ist zum Gehäuse um 360° drehbar, sodass eine senkrechte Ausrichtung der Hauptachse
gewährleistet ist.

Vorteile:

• Kompaktes Baumaß
• Ideal zum Anschluss wandhängender Heizgeräte
• Einfache Rückspülung durch integrierten Schlauchanschluss
• Trocken gelagerte Magnetlanze
• Komfortable Montage mit drehbarem Flansch
• Untere Verschlusskappe verhindert das Tropfen
• Mit Bypassfunktion für den weiteren störungsfreien Betrieb auch bei hoher Verschmutzung des Filters
• Rändelmutter für einfache Handhabung

Technische Daten:

• Gehäuse: Messing-Guss
• Medium: Heizungswasser
• Max. Betriebsdruck: 10 bar
• Betriebstemperatur: 10 °C bis 110 °C
• Mindestdruck für Rückspülung: 1,5 bar
• Einbaulage: Hauptachse senkrecht
• Anschlussgröße: DN 25
• Maschenweite 100 μm
• Kvs-Wert: 8,0

• Durchflussleistungen:
• 2,56 m3/h bei Delta p 0,1 bar
• 3,20 m3/h bei Delta p 0,15 bar
• 3,60 m3/h bei Delta p 0,18 bar

• Werks-Nr.: 3425.25.000

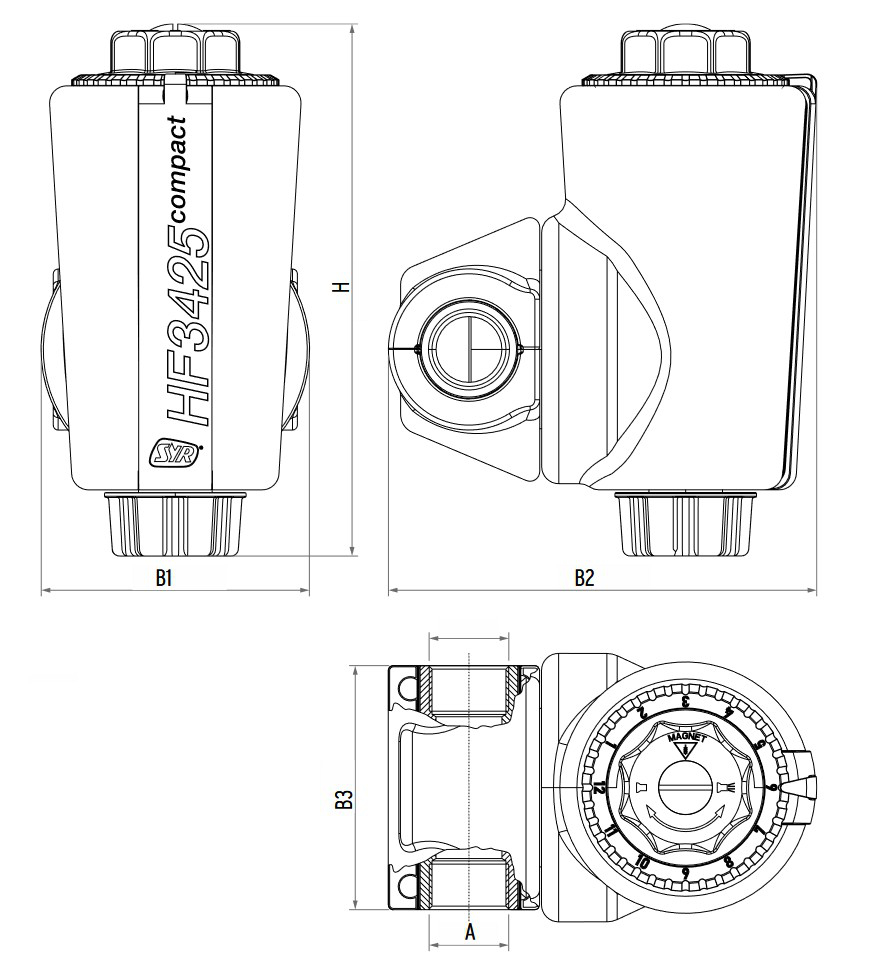

Abmessungen, vergleiche Maßzeichnung:

• A: Rp 1“
• H: 218 mm
• B1: 110 mm
• B2: 176 mm
• B3: 100 mm

Einbauhinweise:

Das Gehäuse des Heizungsfilters wird grundsätzlich mit senkrecht ausgerichteter Hauptachse eingebaut. Bevorzugt ist der Einbau im Rücklauf, aber auch im Vorlauf der Heizungsanlage möglich. Der Raum für die Installation muss trocken und frostfrei sein. Um die reibungslose Rückspülung zu gewährleisten, gilt es, unterhalb des Heizungsfilters mindestens 400 mm Freiraum einzuhalten. Die Installation ist so auszuführen, dass eine Stagnation vermieden wird (Zuleitung max. 10 x DN).

Montagehinweise:

Der Einbau ist durch den drehbaren Flansch sowohl für waagerechte als auch für senkrechte Rohrleitungen geeignet. Unter Beachtung der Fließrichtung wird der Heizungsfilter spannungsfrei in die Rohrleitung installiert, dabei ist die senkrechte Ausrichtung der Hauptachse zu beachten.

Wartungshinweise:

Je nach Verschmutzungsgrad sollte der Heizungsfilter in regelmäßigen Zyklen zurückgespült werden. Das Rückspülwasser (3 Liter) sollte mit einem geeigneten Schlauch abgeleitet oder in einem Eimer aufgefangen werden. Das nächste Rückspül- und Wartungsdatum kann durch eine Markierung auf der Lünette vorgemerkt werden. Damit kein Wartungszyklus vergessen wird, bietet der Heizungswasserfilter eine praktische, manuelle Drehanzeige zur Rückspül- und Wartungserinnerung.
