Raychem Temperatursteller HWAT-ECO V5 mit Zeitschaltuhr 1244-019897
684,00 €
Auf Lager
Lieferzeit:
3-5 Werktage
- Versandart: Paketdienst

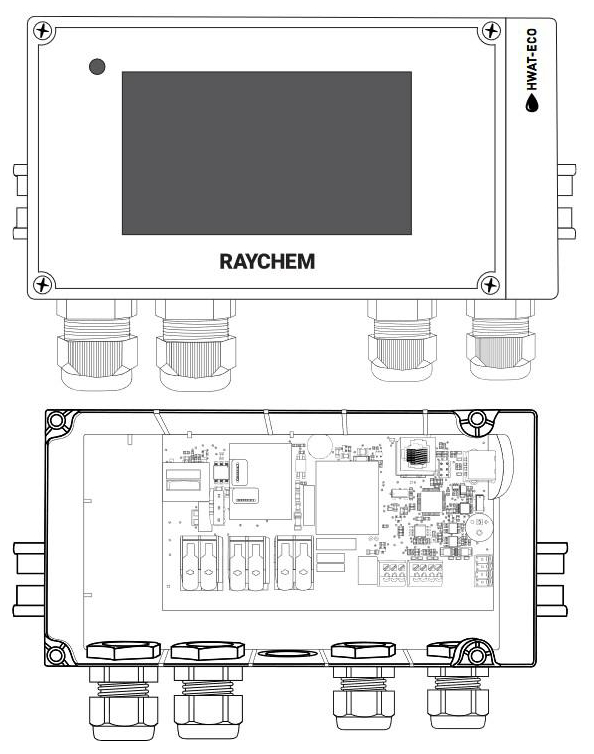

Raychem Temperatursteller HWAT-ECO V5 mit Zeitschaltuhr 1244-019897
Der nVent RAYCHEM-Temperatursteller HWAT-ECO ist für die Verwendung mit den selbstregelnden Heizbändern nVent RAYCHEM HWAT-L, -M und -R ausgelegt.
Merkmale
- Einfache Einrichtung und Programmierung am Farb-Touchscreen (5 Zoll)
- Flexible Regelung von Warmwasser-Temperaturhaltesystemen
- Energieersparnisse dank integrierter Funktion zur begrenzten Absenkung der Haltetemperatur in Zeiten geringen Wasserverbrauchs
- Zyklische Aufheizfunktion zur Erhöhung der Warmwassertemperatur in den Rohrleitungen
- Alarmrelais mit Wechselkontakt zur Signalisierung von Problemen mit der Stromversorgung, Temperatur oder Datenübertragung
- Überwachung des Warmwasserspeichers und der Rohrtemperatur, mit Über- und Untertemperaturalarm sowie Systemabschaltung
- 7 vordefinierte gebäudespezifische Schaltuhrprogramme, benutzerdefinierbar
- Vorabeinrichtung im ausgeschalteten Zustand durch externen Akku/Ladegerät am USB-Anschluss
Bereichsklassifizierung
- Nicht-Ex-Bereiche; nur mit den Heizbandtypen HWAT-L/-M/-R
Elektrische Daten
- Versorgungsspannung: 180-253 V AC, 50/60 Hz
- Betriebstemperatur: 0 °C bis 40 °C Umgebungstemperatur
- Leistungsaufnahme: Max. 3,5 VA
- Schaltstrom des Ausgangsrelais: 20 A, 230 V AC, +10/-15%
- Größe der Stromanschlussklemmen: max. 3 x 6 mm²
- Größe der Heizbandklemmen: max. 3 x 6 mm²
- Größe der Alarmkabel-Anschlussklemmen: max. 3 x 1,5 mm²
- Größe der Fühleranschlussklemme für Warmwasserbereiter: max. 2 x 1,5 mm²
- Größe der Fühleranschlussklemme für Rohrleitungsfühler: max. 2 x 1,5 mm²
- Alarmrelais: Einpoliger, potenzialfreier Wechselschalter, Max. Schaltlast (ohmsche Last) 1 A/30 VDC 0.5 A/125 VAC, Max.: 60 VDC/125 VAC
- Schutzschalter: Max. 20 A (C-Charakteristik)
- Echtzeitschaltuhr: Automatische Sommer-/Winterzeitumschaltung, Schaltjahranpassung
- Gangreserve: 10 Tage
- Ganggenauigkeit der Uhr: +/-10 Minuten pro Jahr
- Tastensperre: Passwortgeschützte Parametereinstellungen
- USB-Anschluss: Zur Vorabeinrichtung in ausgeschaltetem Zustand; für Firmware-Upgrades
Gehäuse
- Maße: 210 mm x 90 mm x 85 mm
- Schutzart: IP54, nur für den Einsatz im Innenbereich
- Gehäusewerkstoff: Polycarbonat
- Montagemöglichkeiten: Montage auf Hutschiene (35 mm)
- Bohrungen: 2 x M 25 und 2 x M 20 (1 Blindstopfen für 2. M20)
- Lagertemperatur: -20 °C bis +50 °C
- Entflammbarkeitsklasse: Entspricht DIN EN 60730/VDE 0631-1
- Gewicht: 990 g
Programmieren
- Einstellbare Temperaturen: 37 °C bis 65 °C in 24 einstündigen eitblöcken/Tag
- Standardprogramme: 7 bearbeitungsfähige, vorinstallierte und gebäudespezifische Programme
- Zeitschaltuhr: Programmierbar in Schritten von je einer Stunde. Folgende Betriebsmodi stehen zur Auswahl: „OFF“ (Aus), „ECONOMY“ (Sparbetrieb), „MAINTAIN“ (Temperatur halten) und „HEAT-UP CYCLE“ (Aufheizen)
Fühler
- Temperaturfühler-Typ: NTC 2 k?/25 °C, 2-adrig
- Maße Fühlerspitze: Ø 5 mm; Länge: 20 mm
- Fühlerkabellänge: 3 m; verlängerbar auf bis zu 100 m, Querschnitt des Verlängerungskabels: 2 x 1,5 mm²
- Temperaturbereich: 0 °C bis 90 °C
Fühlerdaten siehe Produktdatenblatt
Überwachung siehe Produktdatenblatt
Speicher
- Parameter: Außer dem Datum und der Uhrzeit werden alle Parameter in einem nichtflüchtigen Speicher hinterlegt.
- Gangreserve: 10 Tage
Lieferumfang
- Regler
- Hutschiene
- 1 Anlegefühler
- Montageanleitung
- Hersteller: nVent Thermal Germany GmbH
- Typ: HWAT-ECO V5
- Artikelnummer: 1244-019897
