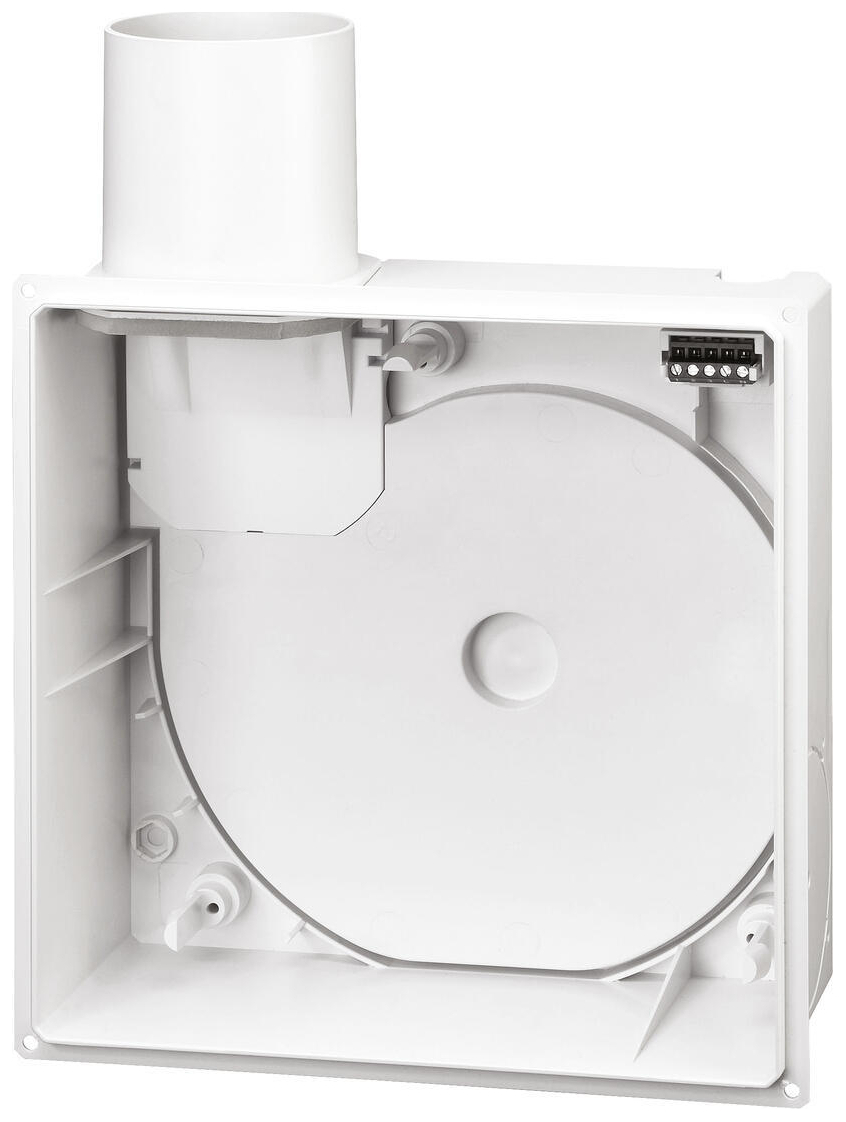

Helios Universal-Unterputz-Gehäuse ELS-GU 08111

• ELS-GU
• Unterputzgehäuse universal
• ohne Brandschutz
• mit luftdichter Rückschlagklappe
• Ausblasstutzen seitlich, nach oben (Lieferweise), links oder rechts drehbar

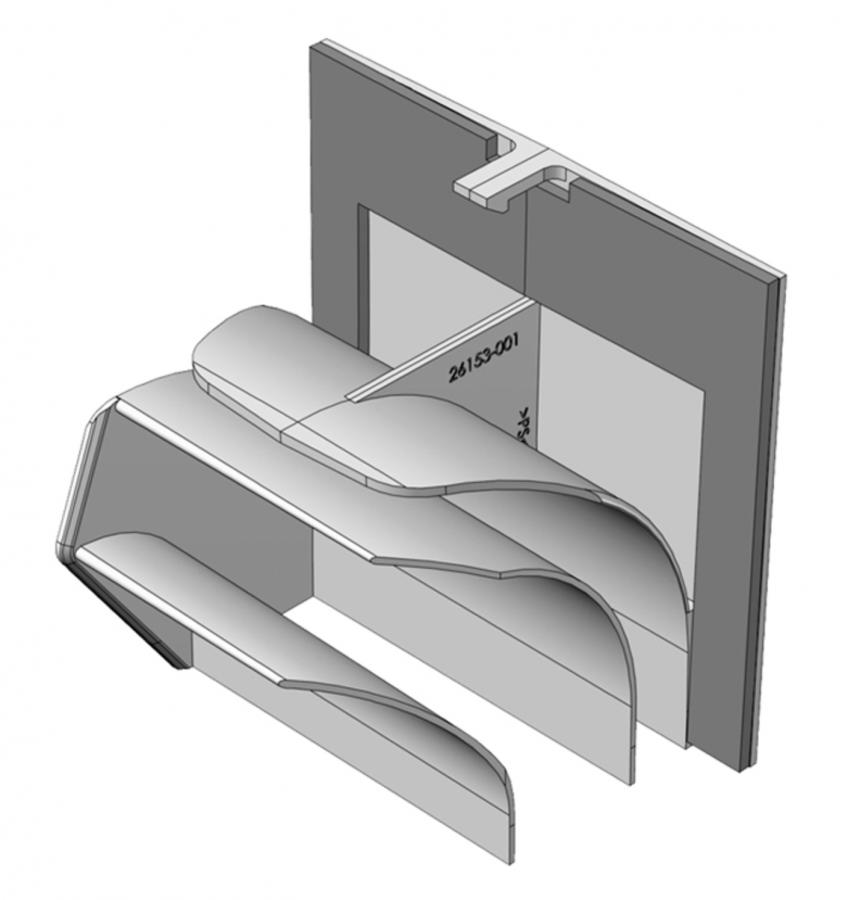

• mittels Zubehör-Set (-ARS, Best.-Nr. 8185) umsteckbar für rückseitigen Luftaustritt in beliebiger Position
• Steckverbindung für elektrischen Anschluss herausnehmbar
• aus Kunststoff in Brandklasse B 2
• wieder einsetzbarer Klapp-Putzdeckel
• Anschluss DN 80 mm

Einsatzgebiet:

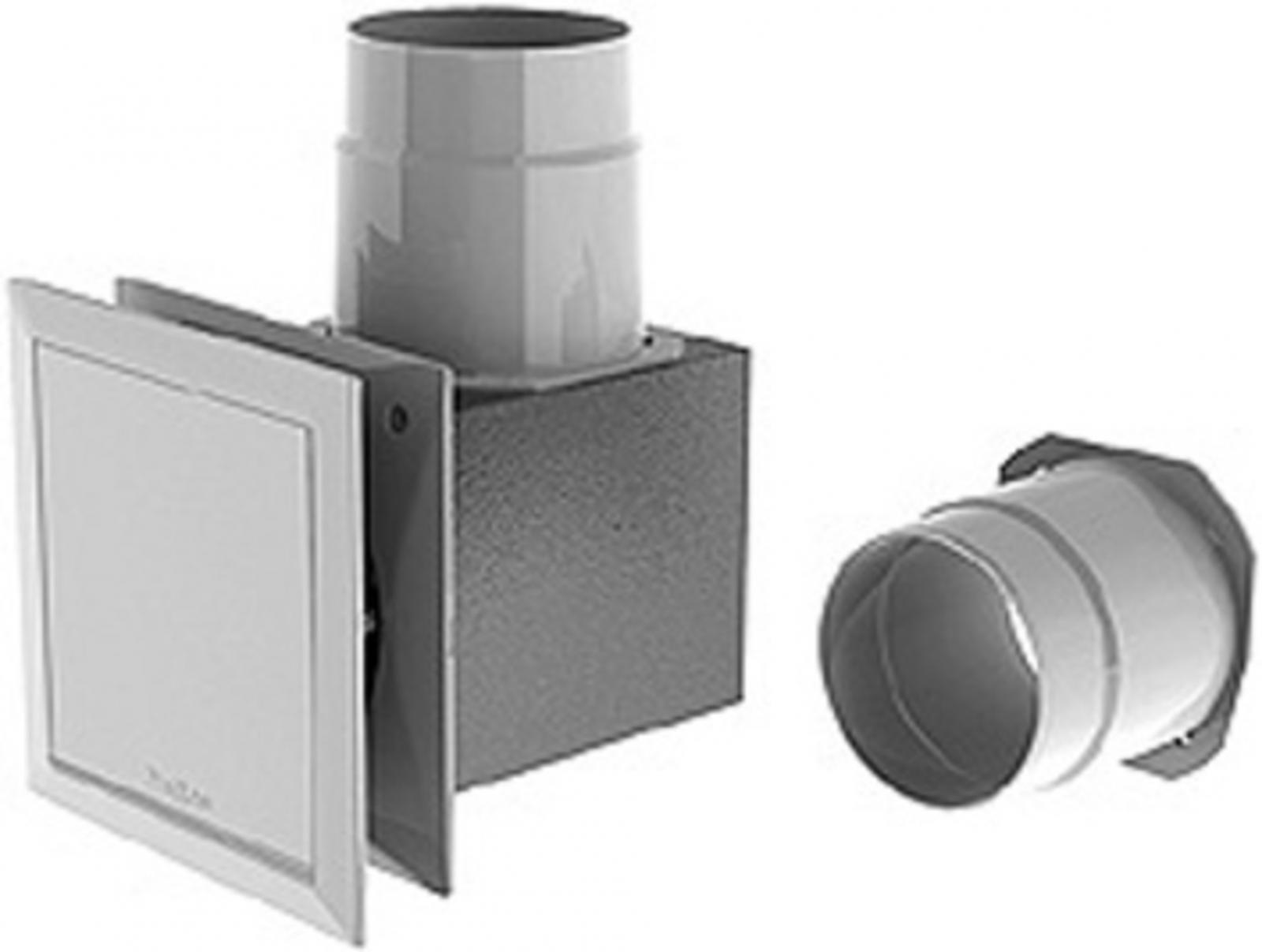

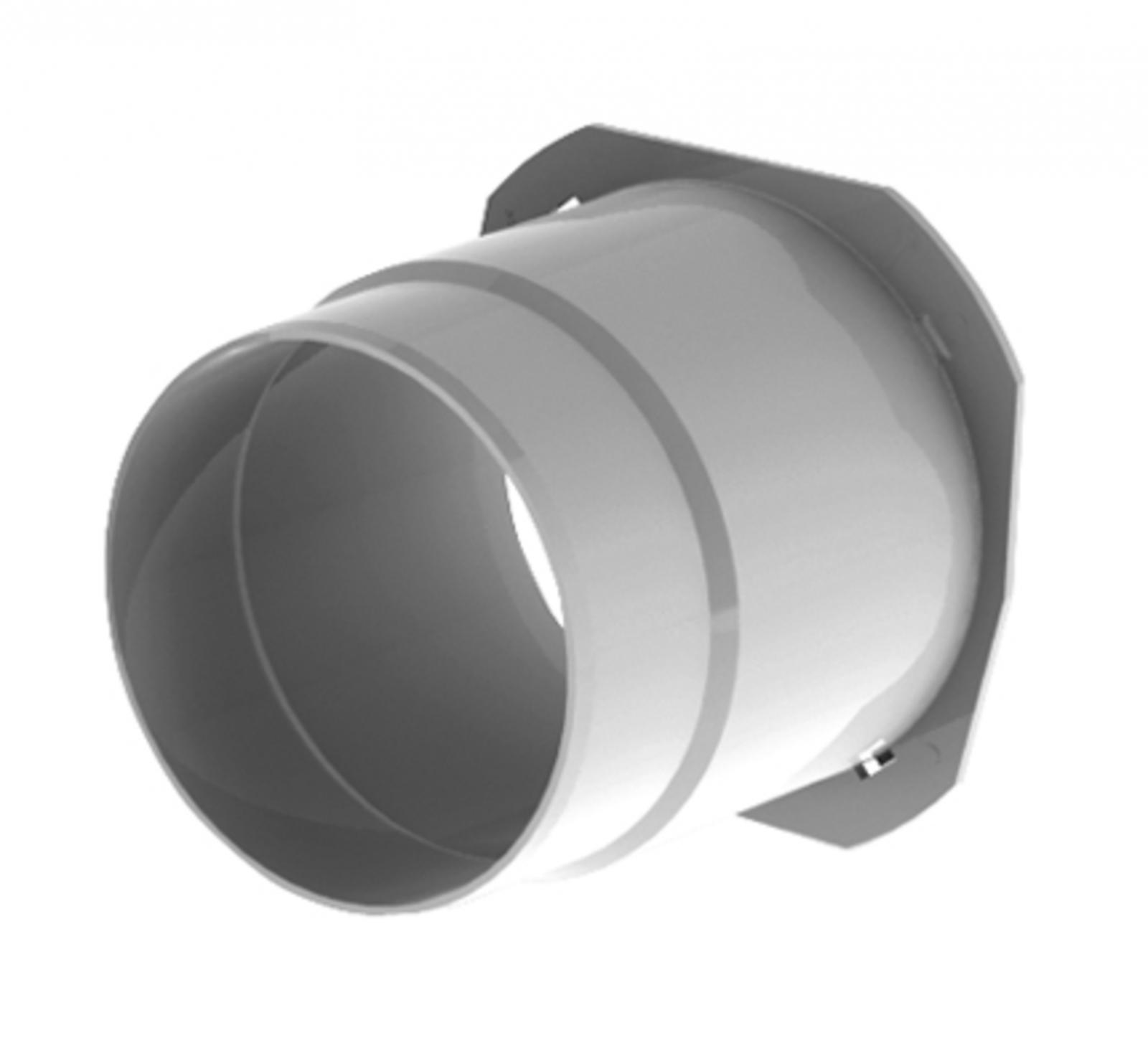

• zur Lüftung von Bad oder WC, mittels Zubehör-Set auch für Zweiraumlüftung von Bad und WC
• UP-Einbau in Wand, Decke oder Installationsschächte
• Anschluss von 1 oder 2 Geräten an gemeinsame Hauptleitung bis zu 20 Geschossen
• Brandschutz durch Einsatz von Deckenschotts herstellbar

Beschreibung:

• Einzellüftungsanlage entsprechend DIN 18017 T.3 für die Lüftung von Toiletten, Bädern, Wohnungsküchen
• mittels bedarfsgesteuerter Einzellüftungsgeräte für Unterputz-/Aufputzeinbau zum Anschluss an eine eigene oder gemeinsame Hauptleitung

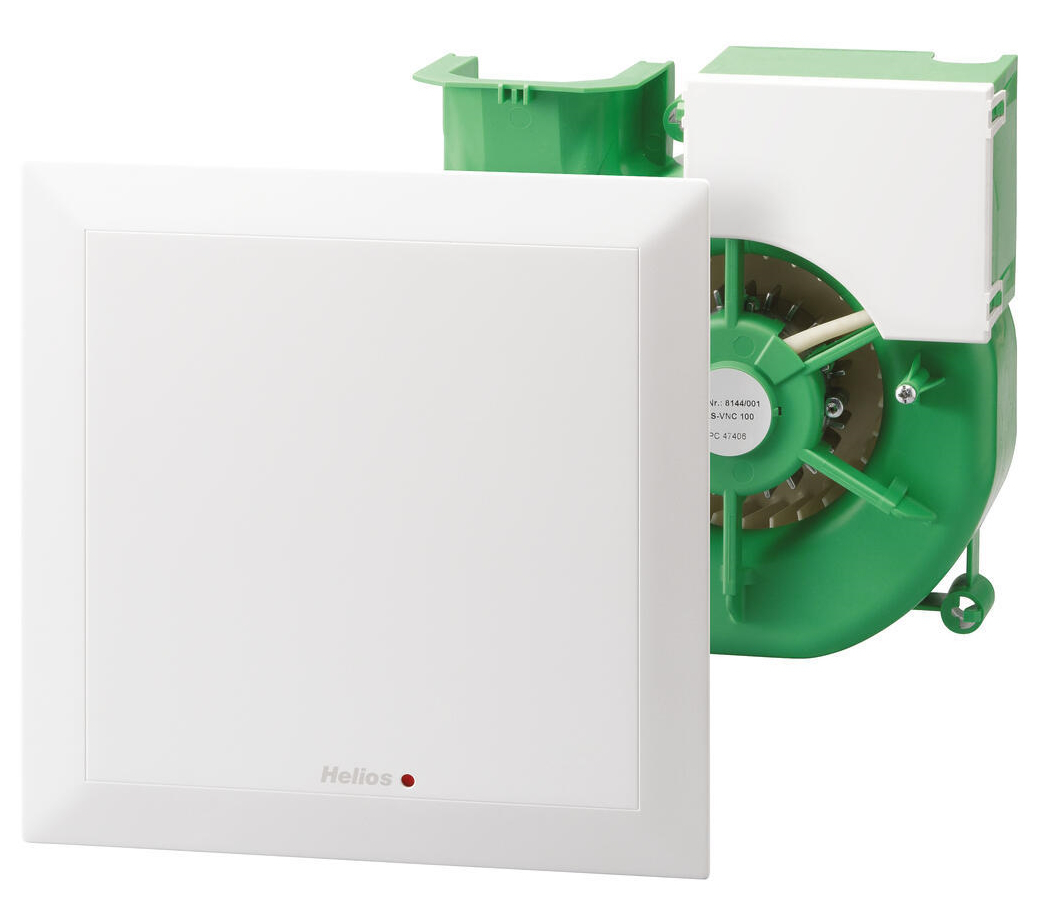

• nachstehende Lüftungsanlage besteht aus Ventilatorgehäuse (Rohbauset), Ventilatoreinsatz (Endmontageset), eventuellem Zubehör und den Rohrsystemteilen
• die dieser Planung zugrunde liegenden Rohrquerschnitte gelten nur für die Helios Baureihe ELS "ultra Silence" mit einer besonders hohen Druckreserve (bei V 60 mÚ/h = 260 Pa)
• falls ein anderes Fabrikat alternativ angeboten wird, sind größere Hauptleitungsquerschnitte vorzusehen bzw. das Rohrnetz neu zu berechnen
• I. Zur Lüftung von Bädern und Toiletten, UNTERPUTZ-MONTAGE
• Unterputzgehäuse (ohne Brandschutz) in Flachbauweise zur Aufnahme eines ELS-Ventilatoreinsatzes für Einbau in Installationsschacht, Vorwandsysteme, Wand oder Decke
• in Kombination mit Brandschutz-Deckenschott ELS-D (eingebaut in der Hauptleitung) werden die einschlägigen Brandschutzanforderungen erfüllt
• Ausblasstutzen DN 80mm nach oben, links oder rechts abgehend, durch Umstecken auch rückseitig positionierbar
• integrierte luftdichte Rückluftsperrklappe, wartungsfrei
• komfortabler Elektro-Anschluss durch entnehmbare Steckverbindung

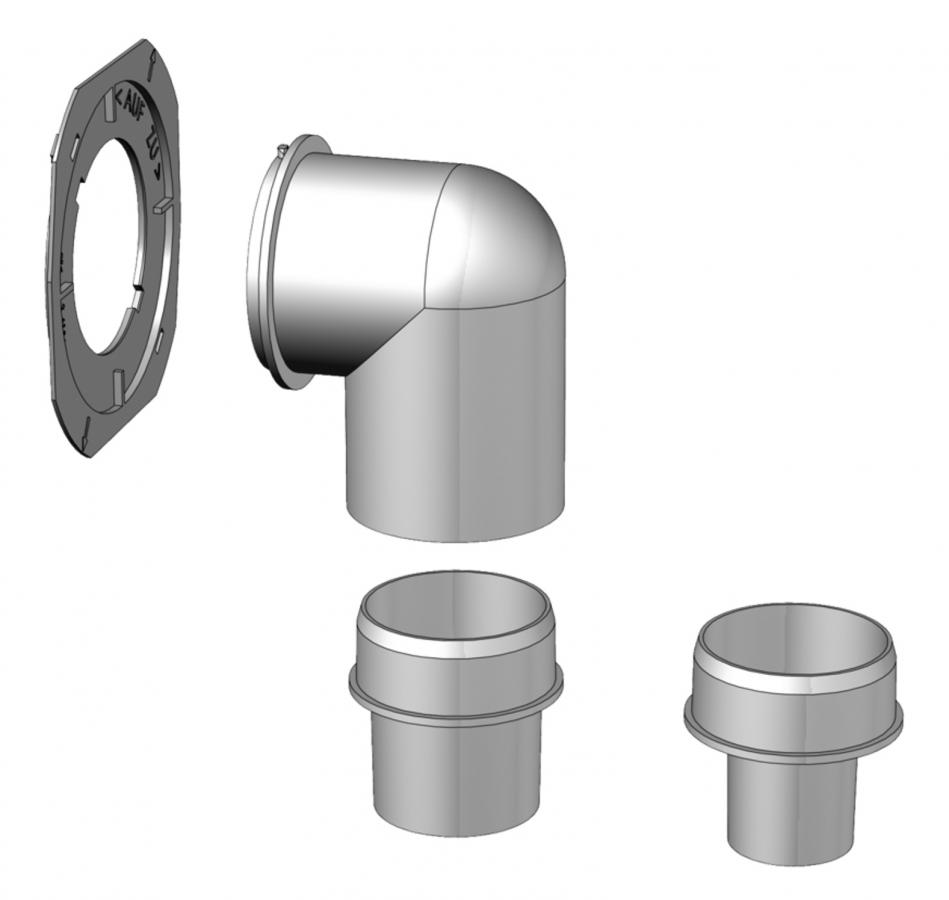

• Anschlussmöglichkeit für Zweitraumlüftung oder WC-Becken-Anbindung über Spülrohr DN50/40/30 (seitlich links, rechts oder unten)
• Universalgehäuse aus schlagfestem Kunststoff, Alpinweiß, Brandklasse B2 mit rückseitigen Befestigungs-Nuten zur Aufnahme der Montagehalterung
• Lieferung einschließlich Putzdeckel für die Rohbauphase

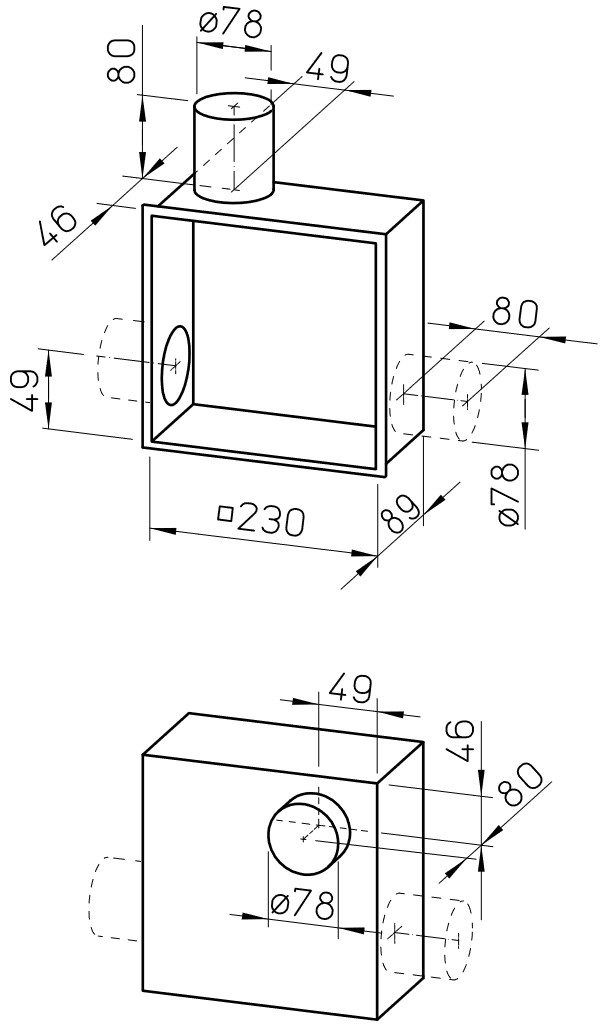

• Maße: B/H/T 230x230x89mm
• allgemeine bauaufsichtliche DIBt-Zulassung Nr. Z-51.1-193

• Marke: Helios Ventilatoren GmbH + Co KG
• Typ: ELS-GU
• Artikelnummer: 08111
