GRUNDFOS MAGNA3 25-60 Hocheffizienz-Umwälzpumpe 1 1/2'' BL 180 mm 97924624
815,00 €
Auf Lager
Lieferzeit:
3-5 Werktage
- Versandart: Paketdienst
Beschreibung
GRUNDFOS MAGNA3 25-60 Hocheffizienz-Umwälzpumpe 1 1/2'' BL 180 mm 97924624
Hocheffizienz-Nassläuferpumpe, elektronisch geregelt, Energieeffizienzindex (EEI) <= 0.20 Best in Class
Ausführungen/Funktionen/Eigenschaften:
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnetmotortechnologie
- Energieeffizienzindex (EEI): Energieeffizienzindex (EEI) <= 0.18
- Regelungsarten: Konstantdruck / Festdrehzahl / Proportionaldruck /
- Konstanttemperatur
- Integrierter Motorvollschutz
- Wärmedämmschalen gem. EnEV im Lieferumfang ( nur bei Einzelpumpen )
- Automatische Sollwerteinstellung durch AutoAdapt-Funktion
- Integrierter Trockenlaufschutz
- Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
- Integrierte Wärmemengenerfassung
- Anbindung an die Gebäudeleittechnik durch Einsteckmodule im Klemmenkasten
- Betriebs- und Störmeldung
- Kommunikationsmöglichkeiten analog/digital: 2xDO / 3xDI / 1xAI
- Erfassung der Betriebshistorie
- Bedienung über TFT-Display und Softtouch-Tastatur
- Automatische Sollwerteinstellung inklusive Volumenstrombegrenzung durch FlowAdapt-Funktion
- Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO
- Betriebsarten Doppelpumpen: Wechsel/Reserve/Parallel
- Kommunikation Pumpenköpfe einer Doppelpumpe oder von 2 Einzelpumpen drahtlos
Fördermedium:
- Fördermedium: Wasser
- Medientemperaturbereich: -10 .. 110 °C
- Medientemperatur während des Betriebs: 60 °C
- Dichte: 983.2 kg/m³
Technische Daten:
- Nennförderstrom: 4.41 m³/h
- Nennförderhöhe: 4.093 m
- Temperaturklasse: 110
Werkstoffe:
- Pumpengehäuse: Grauguß
- Pumpengehäuse: EN-GJL-200
- Pumpengehäuse: ASTM A48-200B
- Laufrad: PES mit 30 % Glasfaseranteil
Installation:
- Umgebungstemperatur: 0 .. 40 °C
- Max. Betriebsdruck: 10 bar
- Nennweite: G 1 1/2
- Nenndruck: PN 10

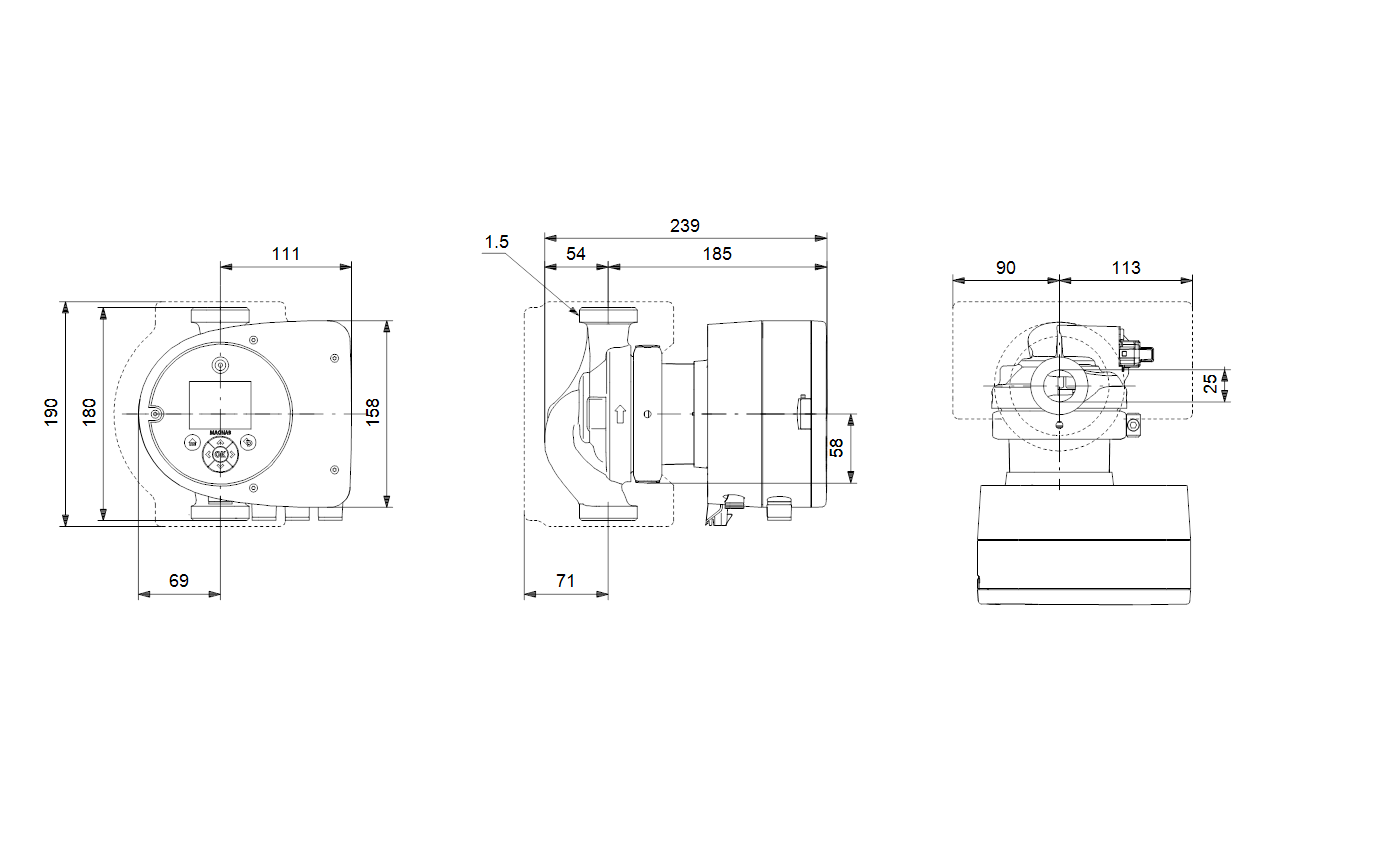

- Einbaulänge: 180 mm
Elektrische Daten:
- Leistungsaufnahme P1: 9 .. 84 W
- Netzfrequenz: 50 / 60 Hz
- Bemessungsspannung: 1 x 230 V
- Maximale Stromaufnahme: 0.09 .. 0.75 A
- Schutzart (gemäß IEC 34-5): X4D
- Wärmeklasse (IEC 85): F
- Fabrikat: Grundfos
- Typ: MAGNA3 25-60
- Artikelnummer: 97924624
- Energieeffizienzindex (EEI): mit Energieeffizienzindex (EEI) <= 0.18
Lieferumfang:
- Pumpe MAGNA3 25-60
- Wärmedämmschalen
- Alpha Stecker
- 2 Dichtungen
- Bedienungsanleitung
Downloads
Sicherheitshinweise
Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.
Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.
Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.
Pumpen und Hebeanlagen
Pumpen und Hebeanlagen sind für bestimmte Fördermedien ausgelegt und dürfen nur innerhalb dieser Spezifikationen betrieben werden.
Die Förderung von entzündlichen, explosiven oder aggressiven Stoffen ist unzulässig, sofern das Produkt hierfür nicht ausdrücklich zugelassen ist.
Ein Trockenlauf ist unbedingt zu vermeiden, da dies zu irreparablen Schäden an der Pumpe führen kann.
Elektrische Anschlüsse dürfen ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.
Die Anlagen sind regelmäßig zu warten und auf Funktionsfähigkeit zu überprüfen.
Verstopfungen oder Blockaden können zu Ausfällen und Folgeschäden führen.
Elektrische Komponenten und Systeme
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.
Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.
Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.
Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.
Schwere und sperrige Produkte
Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.
Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.
Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.
Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.
Zusätzliche Hinweise
Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
Produktsicherheit
Hersteller
Grundfos GmbH
Adresse
Schlüterstraße 33
40699 Erkrath
Deutschland
E-Mail
infoservice@grundfos.com
Eigenschaften
| Serie: | Magna3 |
|---|---|
| Produktart: | Nassläuferpumpe |
| Anwendungsbereich: | Heizung |
| Anschlussgröße (DN): | DN 25 |
| Anschlussgröße (Rp): | 1 |
| Nennweite (G): | 6/4 (= 1 1/2) |
| Anschlussart: | Verschraubung |
| Baubreite: | 180 mm |
| Förderhöhe: | 6 m |
