GRUNDFOS MAGNA3 100-60F Hocheffizienz-Umwälzpumpe DN 100 BL 240 mm 97924692
3.419,00 €
Bestellware
Lieferzeit:
10-15 Werktage
-
Versandart: Spedition
Lieferung frei Bordsteinkante
Beschreibung
GRUNDFOS MAGNA3 100-60F Hocheffizienz-Umwälzpumpe DN 100 BL 240 mm 97924692
Hocheffizienz-Umwälzpumpe MAGNA3 100-60F PN6
- Hocheffizienz-Nassläuferpumpe mit Permanentmagnetmotor (ECM-Technologie)
- und integrierter elektronischer Leistungsanpassung durch stufenlose Drehzahländerung
- zur Förderung von reinen dünnflüssigen Medien ohne feste oder langfaserige Bestandteile,
- die die Pumpe weder chemisch noch mechanisch angreifen
- Wärmedämmschalen im Lieferumfang enthalten
- Einzelpumpe mit Pumpengehäuse aus Grauguß kataphoresebeschichtet
- Synchronmotor mit ECM-Technologie und höchsten Wirkungsgraden
- hohem Anlaufmoment und integriertem Motorvollschutz
Funktionen und Eigenschaften:
- Kataphoresebeschichtung für höchste Korrosionsbeständigkeit und Langlebigkeit
- AutoAdapt-Funktion findet die optimale Einstellung
- durch selbstadaptierende Kennlinie
- FlowLimit-Funktion zur Begrenzung des maximalen Förderstroms
- in allen Regelungsarten
- u.a. in AutoAdapt = FlowAdaptFunktion
- Weitere Regelungs-/Einstellungsarten: Proportionaldruckregelung
- Konstantdruckregelung Konstanttemperaturregelung Konstante Kennlinie
- erfüllt die Anforderungen der EnEV Paragraph 14 Absatz 3
- Medientemperaturen dauerhaft -10C bis +110C
- unabhängig von der Umgebungstemperatur
- Automatische Nachtabsenkung zur weiteren Energieeinsparung
- Einfachste Pumpenkopfmontage durch Spannband und Profilschelle
- Inbetriebnahme durch virtuellen Inbetriebnahmeassistenten
- 2 Relaisausgänge für Betriebs- und Störmeldung
- Folgende Protokolle stehen zur Verfügung:
- GeniBus
- ModBus
- LonWorks
- Profi-Bus
- BacNet
- Drahtlose Kommunikation über Funk zu Grundfos GO Fernbedien-
- und Diagnosegerät sowie zu einer anderen MAGNA3 möglich
- Intuitive Bedienoberfläche mit TFTMonitor und Zustandsindikator
- für Betrieb, Warnung, Alarm
- Betriebsoptimierung durch kontinuirliche Erfassung und Speicherung aller
- Betriebspunkte und -bedingungen
- Wärmemengen- und -leistungserfassung mit externen Temperatursensor (Zubehör) möglich
- Kontextbezogener Bedien- und Einstellassistent
- Kontinuierliche Speicherung von Warnungen und Alarmen mit Datum und Uhrzeit
- Spaltrohr aus Komposit
- Hergestellt in Deutschland
Technische Daten:
- Maximale Förderhöhe: 6 m
- Temperaturklasse: 110
- Modell: B
Werkstoffe:
- Pumpengehäuse: Grauguß
- Pumpengehäuse: EN-GJL-250
- Pumpengehäuse: ASTM A48-250B
- Laufrad: PES mit 30 % Glasfaseranteil

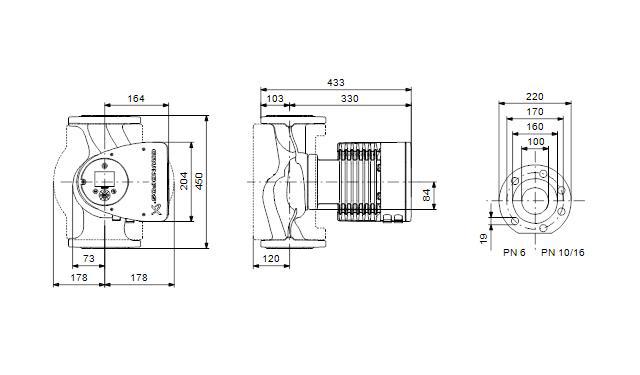

Installation:
- Umgebungstemperatur: 0 .. 40 °C
- Max. Betriebsdruck: 10 bar
- Nennweite: DN 100
- Nenndruck (bar): PN6/10
- Einbaulänge: 240 mm
Fördermedium:
- Medientemperaturbereich: -10 .. 110 °C
Elektrische Daten:
- Leistungsaufnahme P1: 28 .. 664 W
- Maximale Stromaufnahme: 0.27 .. 2,94 A
- Netzfrequenz: 50 Hz
- Nennspannung: 1 x 230 V
- Schutzart (IEC 34-5): X4D
- Isolationsklasse (IEC 85): F
Sicherheitshinweise
Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.
Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.
Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.
Pumpen und Hebeanlagen
Pumpen und Hebeanlagen sind für bestimmte Fördermedien ausgelegt und dürfen nur innerhalb dieser Spezifikationen betrieben werden.
Die Förderung von entzündlichen, explosiven oder aggressiven Stoffen ist unzulässig, sofern das Produkt hierfür nicht ausdrücklich zugelassen ist.
Ein Trockenlauf ist unbedingt zu vermeiden, da dies zu irreparablen Schäden an der Pumpe führen kann.
Elektrische Anschlüsse dürfen ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.
Die Anlagen sind regelmäßig zu warten und auf Funktionsfähigkeit zu überprüfen.
Verstopfungen oder Blockaden können zu Ausfällen und Folgeschäden führen.
Elektrische Komponenten und Systeme
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.
Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.
Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.
Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.
Schwere und sperrige Produkte
Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.
Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.
Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.
Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.
Hinweis
Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
Produktsicherheit
Hersteller
Grundfos GmbH
Adresse
Schlüterstraße 33
40699 Erkrath
Deutschland
E-Mail
infoservice@grundfos.com
Eigenschaften
| Serie: | Magna 3 |
|---|---|
| Produktart: | Nassläuferpumpe |
| Anwendungsbereich: | Heizung |
| Anschlussgröße (DN): | DN 100 |
| Anschlussart: | Flansch |
| Baubreite: | 240 mm |
| Förderhöhe: | 6 m |
