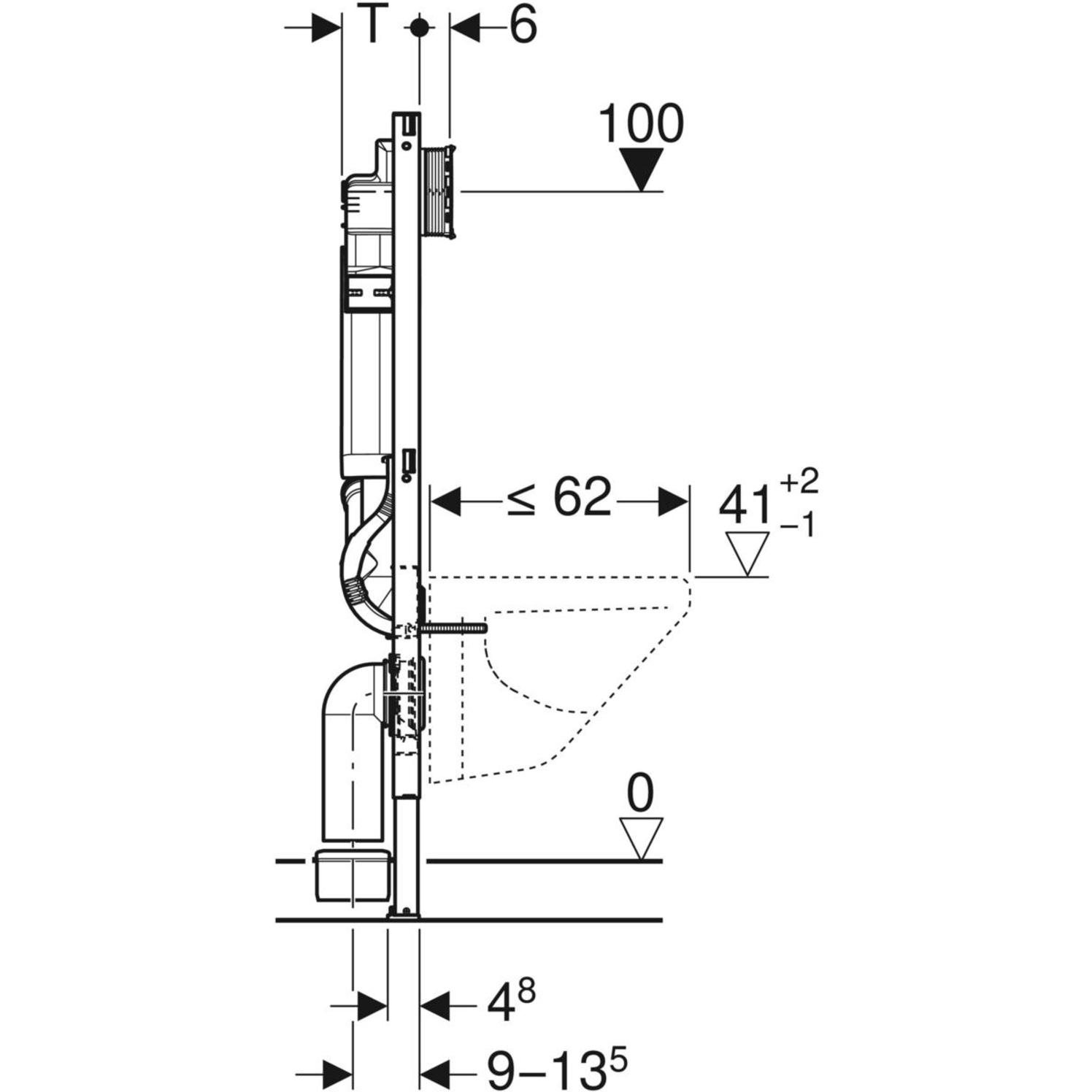

Geberit Duofix Spülkasten Sigma für Geruchsabsaugung mit Abluft 111.364.00.5

Verwendungszwecke

  • Für Trockenbau
  • Für Wand-WCs mit Anschlussmaßen entsprioht DIN EN 33:2011-11
  • Für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung

Eigenschaften

  • Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
  • Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
  • Externe Geruchsabsaugung mit Anschlussmuffe D 50 mm über Spülbogen anschließbar

Technische Daten

  • Berechnungsdurchfluss (l/s): 0,11 Liter/Sekunde
  • Fließdruck (kPa): 10-1000 kPa
  • Große Spülmenge Einstellbereich (l): 4,5 / 6 / 7,5 Liter
  • Kleine Spülmenge Einstellbereich (l): 3-4 Liter
  • Luftvolumenstrom Geruchsabsaugung (cbm/h): 8,5 cbm/h
  • Maximale Wassertemperatur (Grad C): 25 Grad C
  • Mindestfließdruck für Berechnungsdurchfluss (kPa): 50 kPa
  • B / Breite (cm): 50 cm
  • H / Höhe (cm): 112 cm
  • T / Tiefe (cm): 12 cm

Lieferumfang

  • Spülkasten
  • Wasseranschluss R 1/2", MF-fähig
  • Mit integriertem Eckventil und Handrad
  • Bauschutz für Serviceöffnung
  • 2 x Schutzstopfen
  • Anschlussset für WC, ø 90 mm
  • Anschlussbogen 90° aus PE-HD, ø 90 mm
  • Übergangsmuffe aus PE-HD, ø 90 / 110 mm
  • 2 x Gewindestangen M12
  • Befestigungsmaterial
  • Marke: Geberit
  • Typ: Duofix Sigma
  • Artikelnummer: 111.364.00.5
Eigenschaften
Serie: Duofix
Produktart: Spülkasten
Anwendungsbereich: Wand-WC
Bauhöhe (mm): 1120 mm
Sicherheitshinweise

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Sanitär- und Badprodukte

Sanitärprodukte stehen in direktem Zusammenhang mit der Trinkwasserversorgung und erfordern eine fachgerechte Installation.
Vor Beginn der Arbeiten ist die Wasserzufuhr vollständig abzusperren und das Leitungssystem drucklos zu machen.

Alle Verbindungen sind mit geeigneten Materialien fachgerecht abzudichten und nach der Montage sorgfältig auf Dichtheit zu prüfen. Bereits kleinste Undichtigkeiten können langfristig zu erheblichen Wasser- und Gebäudeschäden führen.

Bei Warmwasserinstallationen besteht Verbrühungsgefahr. Es wird empfohlen, geeignete Temperaturbegrenzungen oder Thermostatarmaturen einzusetzen.

Die geltenden Hygienevorschriften für Trinkwasserinstallationen sind einzuhalten. Verunreinigungen können gesundheitliche Risiken verursachen.

Bei Bade- und Duschsystemen besteht erhöhte Rutschgefahr, insbesondere bei Nässe. Geeignete Maßnahmen zur Rutschhemmung sollten berücksichtigt werden.

Unsachgemäße Montage oder Abdichtung von Duschen, Wannen oder Anschlüssen kann zu verdeckten Feuchtigkeitsschäden und Schimmelbildung führen.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.

Sicherheitshinweise

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Sanitär- und Badprodukte

Sanitärprodukte stehen in direktem Zusammenhang mit der Trinkwasserversorgung und erfordern eine fachgerechte Installation.
Vor Beginn der Arbeiten ist die Wasserzufuhr vollständig abzusperren und das Leitungssystem drucklos zu machen.

Alle Verbindungen sind mit geeigneten Materialien fachgerecht abzudichten und nach der Montage sorgfältig auf Dichtheit zu prüfen. Bereits kleinste Undichtigkeiten können langfristig zu erheblichen Wasser- und Gebäudeschäden führen.

Bei Warmwasserinstallationen besteht Verbrühungsgefahr. Es wird empfohlen, geeignete Temperaturbegrenzungen oder Thermostatarmaturen einzusetzen.

Die geltenden Hygienevorschriften für Trinkwasserinstallationen sind einzuhalten. Verunreinigungen können gesundheitliche Risiken verursachen.

Bei Bade- und Duschsystemen besteht erhöhte Rutschgefahr, insbesondere bei Nässe. Geeignete Maßnahmen zur Rutschhemmung sollten berücksichtigt werden.

Unsachgemäße Montage oder Abdichtung von Duschen, Wannen oder Anschlüssen kann zu verdeckten Feuchtigkeitsschäden und Schimmelbildung führen.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.

Produktsicherheit

Hersteller
Geberit Vertriebs GmbH

Adresse
Theuerbachstraße 1
88630 Pfullendorf
Deutschland

E-Mail
sales.de@geberit.com

Produktgalerie überspringen

Zubehörartikel

Geberit Sigma20 Betätigungsplatte 2-Mengen-Spülung weiß/hgl.verchromt/weiß 115.882.KJ.1 - Bild 1
Art.-Nr. 115882KJ1
Geberit Sigma20 Betätigungsplatte 2-Mengen-Spülung weiß, verchromt 115.882.KJ.1

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 57,90 €
Geberit Duofix Bausatz für Vorwandmontage 111.815.00.1 - Bild 1
Art.-Nr. 111815001
Geberit Duofix Bausatz für Vorwandmontage verzinkt, 2 Wandbefestigungen 111.815.00.1

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 18,20 €
Geberit Sigma10 Betätigungsplatte Spül-Stopp-Spülung Edelstahl gebürstet 115.758.SN.5 - Bild 1
Art.-Nr. 115758SN5
Geberit Sigma10 Betätigungsplatte Spül-Stopp-Spülung Edelstahl gebürstet 115.758.SN.5

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 146,90 €
Geberit Sigma30 Betätigungsplatte 2-Mengen-Spülung weiß/hgl.verchromt/weiß 115.883.KJ.1 - Bild 1
Art.-Nr. 115883KJ1
Geberit Sigma30 Betätigungsplatte 2-Mengen-Spülung weiß, verchromt 115.883.KJ.1

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 72,90 €
StarBlueDisc Einwurfschacht für Geberit Duofix Spülkasten Sigma UP320/UP300 und Delta UP100 - Bild 1
Art.-Nr. 616616001
RAYBRO Einwurfschacht für Geberit Duofix Spülkasten Sigma UP320/UP300 und Delta UP100

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 16,90 €
Geberit Sigma01 Betätigungsplatte 2-Mengen-Spülung weiß-alpin 115.770.11.5 - Bild 1
Art.-Nr. 115770115
Geberit Sigma01 Betätigungsplatte 2-Mengen-Spülung weiß-alpin 115.770.11.5

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 46,50 €
Produktgalerie überspringen

Kunden haben sich ebenfalls angesehen

Geberit Duofix Spülkasten Sigma mit Betätigung von vorn, Bauhöhe 112 cm 111.300.00.6
Art.-Nr. 111300006
Geberit Duofix Spülkasten Sigma mit Betätigung von vorn, Bauhöhe 112 cm 111.300.00.6

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 215,90 €
Geberit Sigma20 Betätigungsplatte 2-Mengen-Spülung weiß/hgl.verchromt/weiß 115.882.KJ.1 - Bild 1
Art.-Nr. 115882KJ1
Geberit Sigma20 Betätigungsplatte 2-Mengen-Spülung weiß, verchromt 115.882.KJ.1

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 57,90 €
Geberit Duofix Spülkasten Sigma BF barrierefrei 111.350.00.5 - Bild 1
Art.-Nr. 111350005
Geberit Duofix Spülkasten Sigma BF barrierefrei 111.350.00.5

Auf Lager
Lieferzeit: 3-5 Werktage

Regulärer Preis: 416,90 €

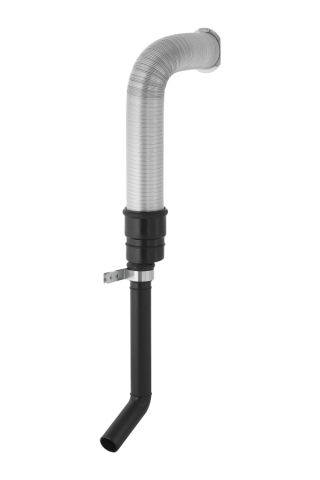

Geberit Geruchsabsaugungsset DuoFresh 349.352.00.1
