Beschreibung

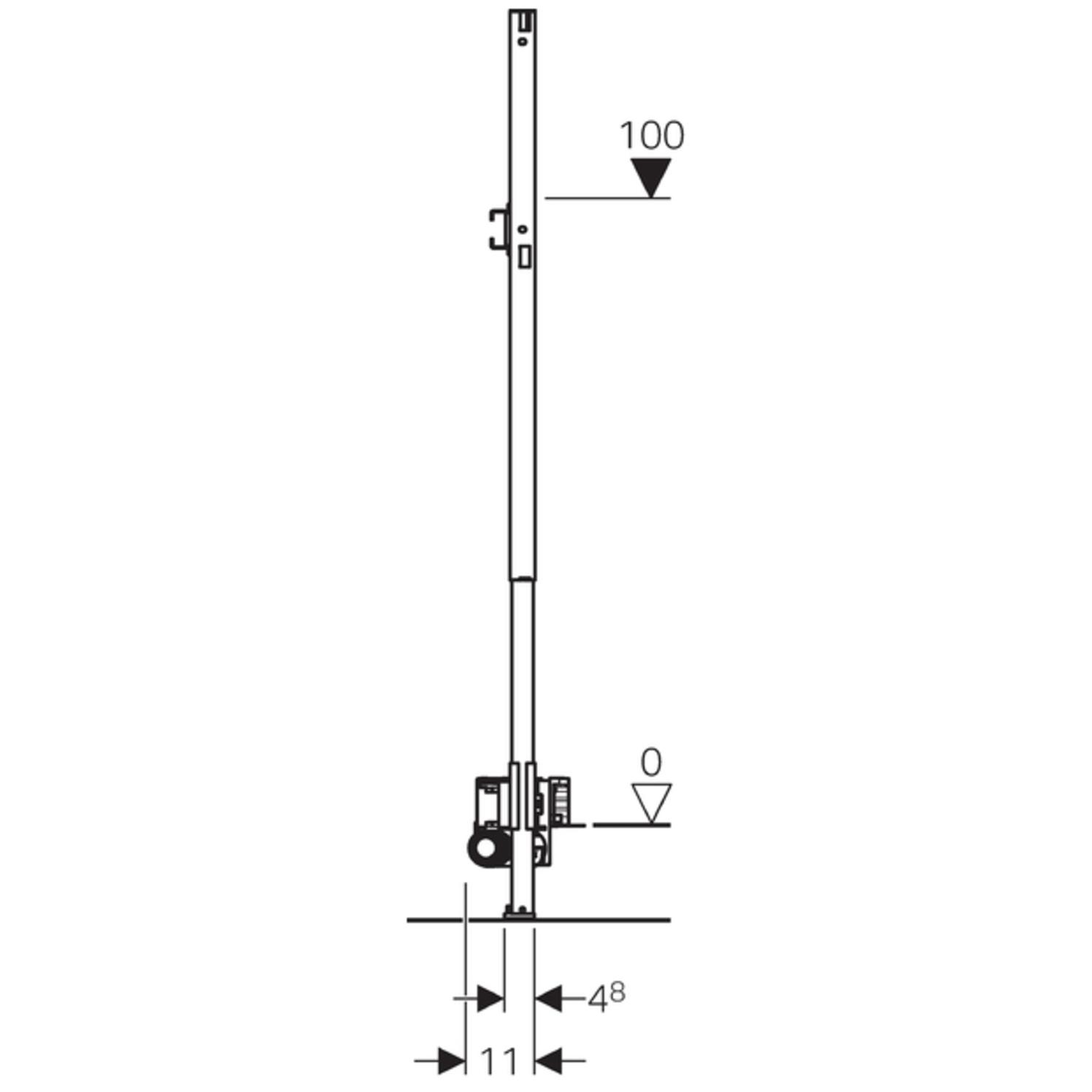

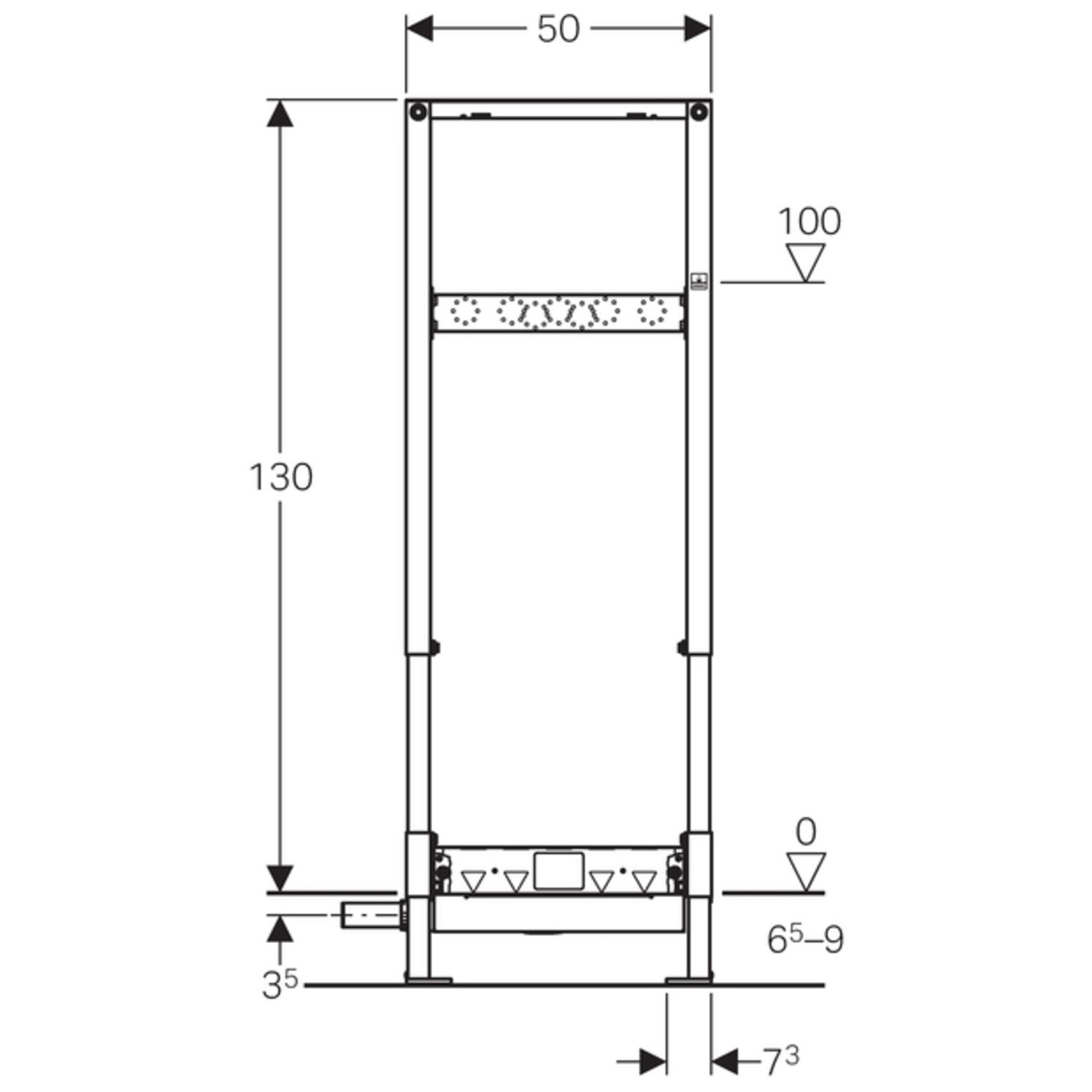

Geberit Duofix Duschelement BH 130 cm Wandablauf d40 AP-Armatur FBH ab 65 mm 111.589.00.1

Verwendungszwecke

  • Für Estrichhöhen min. 65 mm am Einlauf
  • Zur Entwässerung bodenebener Duschen
  • Für Verbundabdichtungen
  • Für Trockenbau
  • Zum Einbau in teil- oder raumhohe Vorwandinstallationen
  • Zum Einbau in raumhohe Installationswände
  • Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
  • Für AP-Wandarmaturen
  • Zur Aufnahme des Abwassers eines einzelnen Brausekopfs

Eigenschaften

  • Dichtvlies vormontiert
  • Dichtvlies umlaufend 10 cm, zur Anbindung von Abdichtsystemen
  • Fußplatten drehbar
  • Fußplattentiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
  • Sperrwasserhöhe nur 30 mm

  • Beplankungsdicke 10-40 mm
  • Fliesenaufbau Boden 2-26 mm
  • Fliesenaufbau Wand 2-35 mm
  • Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar

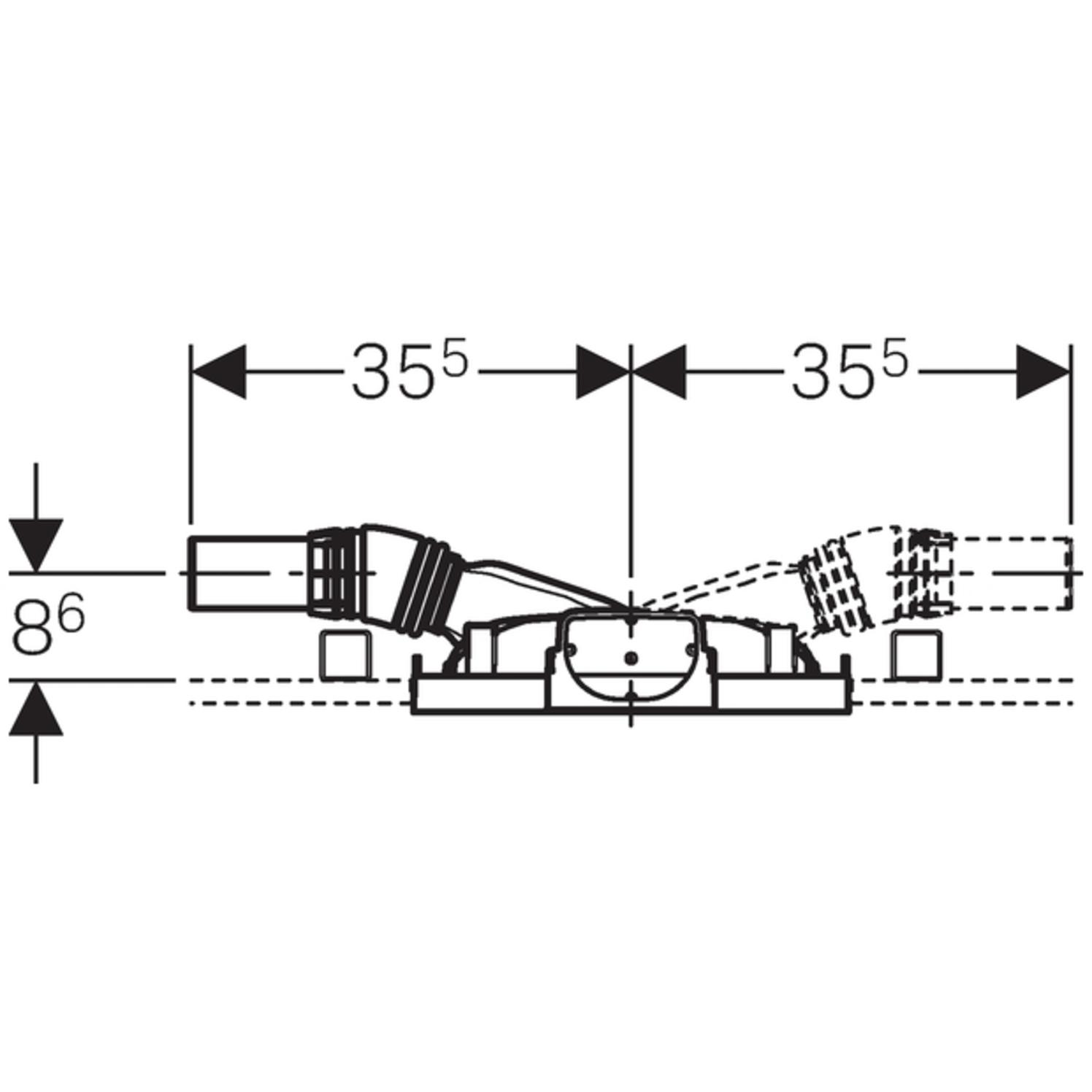

  • Abwasseranschluss seitlich
  • Einlaufhöhe des Geruchsverschlusses einstellbar
  • Fußstützen mit Rutschhemmung
  • Rahmen mit Bohrlöchern D 9 mm für Befestigung im Holzständerbau
  • Traverse Armatur höhen- und tiefenverstellbar
  • Selbsttragender Rahmen pulverbeschichtet

Lieferumfang

  • Geberit Duofix Duschelement
  • Anschlussstutzen aus PE-HD, D 40 mm
  • 2 Anschlusswinkel Rp 1/2"
  • R 1/2", MF-fähig
  • 2 Abdichtscheiben
  • 2 Schalldämmunterlagen
  • 2 Dämmhülsen
  • Bauschutzdeckel mit integriertem Einlaufblech
  • Befestigungsmaterial
  • Marke: Geberit
  • Typ: Duofix
  • Artikelnummer: 111.589.00.1

Sicherheitshinweise

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Entwässerungs- und Abwassersysteme

Entwässerungssysteme müssen fachgerecht installiert werden, um einen sicheren Abfluss von Abwasser zu gewährleisten.

Alle Verbindungen sind dicht auszuführen. Undichtigkeiten können zu erheblichen Gebäudeschäden führen.

Es ist auf mögliche Rückstauereignisse zu achten. Gegebenenfalls sind geeignete Rückstausicherungen zu installieren.

Zur Beseitigung von Verstopfungen dürfen keine ungeeigneten oder aggressiven chemischen Mittel verwendet werden, da diese Materialien angreifen können.

Regelmäßige Wartung und Kontrolle sind erforderlich, um Funktionsstörungen und Schäden zu vermeiden.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.

Produktsicherheit

Hersteller
Geberit Vertriebs GmbH

Adresse
Theuerbachstraße 1
88630 Pfullendorf
Deutschland

E-Mail
sales.de@geberit.com

Eigenschaften

Serie: Duofix
Produktart: Duschelement
Anwendungsbereich: Dusche

Sicherheitshinweise

Sicherheitshinweise

Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.

Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.

Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.

Entwässerungs- und Abwassersysteme

Entwässerungssysteme müssen fachgerecht installiert werden, um einen sicheren Abfluss von Abwasser zu gewährleisten.

Alle Verbindungen sind dicht auszuführen. Undichtigkeiten können zu erheblichen Gebäudeschäden führen.

Es ist auf mögliche Rückstauereignisse zu achten. Gegebenenfalls sind geeignete Rückstausicherungen zu installieren.

Zur Beseitigung von Verstopfungen dürfen keine ungeeigneten oder aggressiven chemischen Mittel verwendet werden, da diese Materialien angreifen können.

Regelmäßige Wartung und Kontrolle sind erforderlich, um Funktionsstörungen und Schäden zu vermeiden.

Elektrische Komponenten und Systeme

Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.

Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.

Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.

Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.

Schwere und sperrige Produkte

Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.

Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.

Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.

Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.

Zusätzliche Hinweise

Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
