Deltamess Eckventilwasserzähler TKS T90 kalt/warm smart M Q3 2,5 cbm 3/4''AGx80mm (Eichjahr 2026)
64,90 €
Bestellware
Lieferzeit:
10-15 Werktage
- Versandart: Paketdienst
Deltamess Eckventilwasserzähler TKS T90 kalt/warm smart M Q3 2,5 cbm 3/4''AGx80mm (Eichjahr 2026)
Eckventilzähler TKS T90 smart M G3/4 AG x 80 mm - Q3 2,5 m³/h
T90 für Kaltwasser und Warmwasser
Eichjahr 2026, Eichung gültig bis 2032 (Zählertausch 2032)
Der funkvorbereitete DELTAMESS Eckventilwasserzähler mit Trockenkapsel (TKS)-System ist ein Kaltwarmwasserzähler mit einer Mediumstemperatur von 0,1 °C bis 90 °C und eignet sich zur fachgerechten horizontalen/vertikalen Eckventil- und Mischbatterieinstallation auf vorhandene Eckventile.

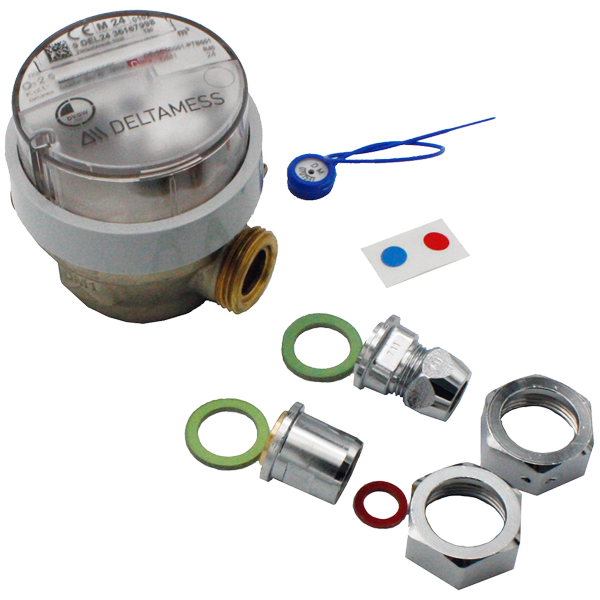

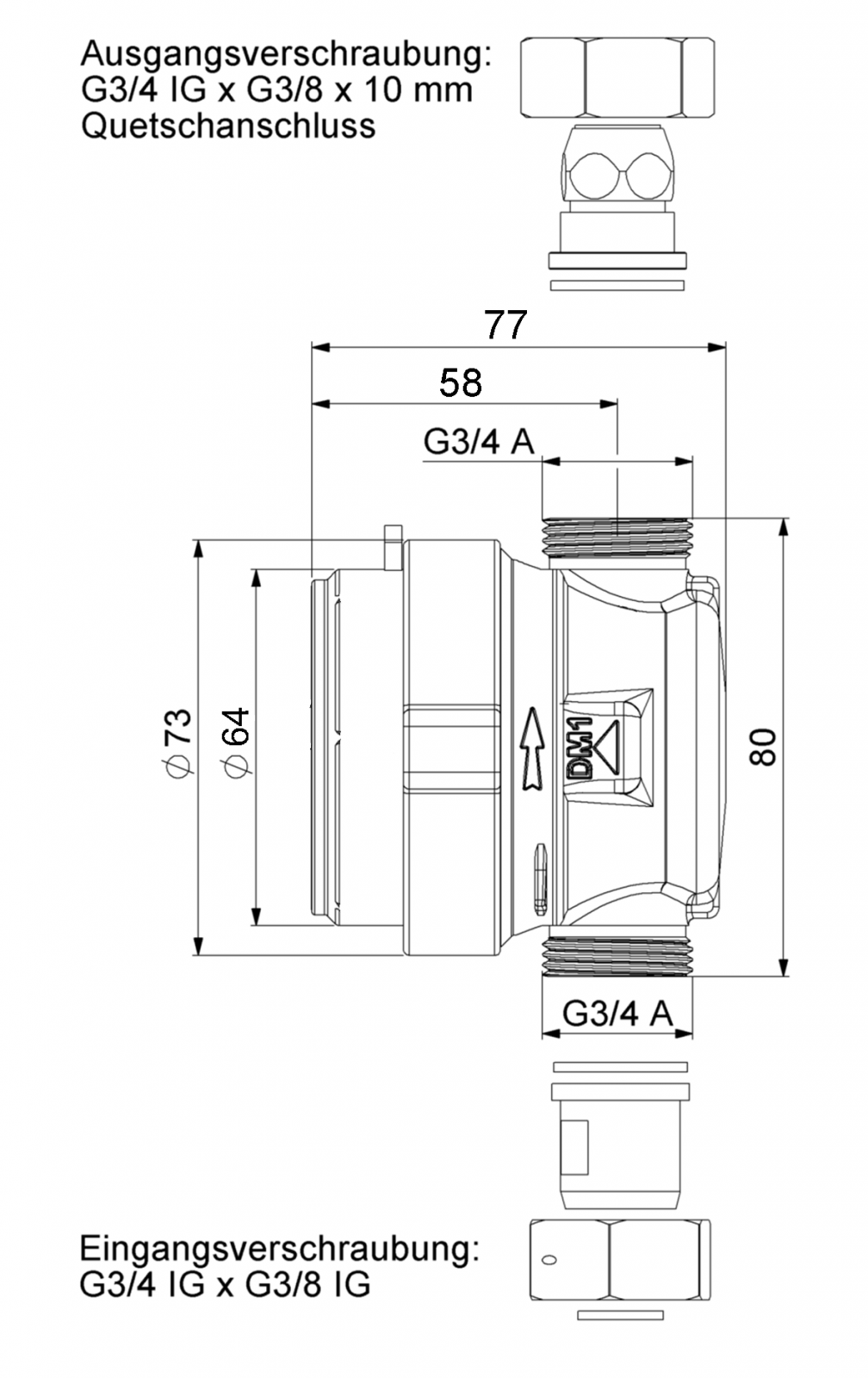

Die Zählereinheit besteht aus dem Montagegehäuse mit einem 3/4 Zoll Außengewinde und einer Baulänge von 80 mm, der verchromten Eingangsverschraubung 3/8 Zoll Innengewinde auf 3/4 Zoll Innengewinde und Ausgangsverschraubung für 10 mm Kupferrohre sowie einer herausnehmbaren Messkapsel mit Trockenkapsel (TKS)-System smart M Q3 2,5 m3/h mit selbstreinigender Messkammer und unbenetztem Gewinde.
Die Vormontage entspricht der Anschlussschnittstelle DM1 entspricht DIN EN 14154-2 und DIN EN ISO 4064-4.
Im Lieferumfang sind zusätzlich ein Beipack mit Zählerkennzeichnungen, Verplombungsmaterial sowie Montageanleitungen enthalten.
Bestehend aus:
- OMS-Funk nachrüstbar
- T90 - Kalt- und Warmwasserzähler plombierbar, spritzwassergeschützt zur Montage an Zapfventilen mit G3/4 Außengewinde
- Trockenkapsel TKS T90 smart M mit patentiertem "Hosenträger"-Dichtungssystem für zuverlässige Bypasskontrolle
- Mit selbstreinigender Messkammer und unbenetztem Gewinde
- Zählwerk um 360 °C drehbar
- Montagegehäuse G3/4 AG x 110 mm mit Eingangsverschraubung G? IG auf G¾ IG und Ausgangsverschraubung für 10 mm Kupferrohr, verchromt
Technische Daten:
- Anzeigeart: analog
- Werkstoff des Gehäuses: Messing
- Montage horizontal: Ja
- Arbeitslänge: 80 mm
- Kontinuierlicher Volumenstrom (Q3): 2,5 qm
- Temperaturklasse: T90
- Art des Zählergehäuses: trocken
- Nenndurchmesser Gehäuse: DN 15
- Druckstufe Artikel: PN 10
- Nenninnendurchmesser alle Anschlüsse: 3/4 Zoll (DN 20)
- Mediumtemperatur (Dauerbetrieb): 0,1 - 90 Grad C
- Montage vertikal: Ja
- Marke: Deltamess
- Artikelnummer: 11150
Das Konformitätsentgelt (gesetzliche Eichgebühr) ist im Verkaufspreis enthalten.
Dieses Produkt entspricht den allgemeinen Anforderungen der Messgeräte-Richtlinie. Die vollständige Konformitätserklärung finden Sie auf der Homepage des Herstellers.
| Serie: | TKS smart M |
|---|---|
| Produktart: | Waschtischzähler |
| Anwendungsbereich: | Eckventil |
| Abmessung (DN): | DN 15 |
| Abmessung (Zoll): | 3/4" |
| Baubreite (mm): | 80 mm |
| Eigenschaft, Bauart: | Kaltwasser, Warmwasser |
| Durchflussleistung: | 2,5 m3/h |
Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.
Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.
Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.
Entwässerungs- und Abwassersysteme
Entwässerungssysteme müssen fachgerecht installiert werden, um einen sicheren Abfluss von Abwasser zu gewährleisten.
Alle Verbindungen sind dicht auszuführen. Undichtigkeiten können zu erheblichen Gebäudeschäden führen.
Es ist auf mögliche Rückstauereignisse zu achten. Gegebenenfalls sind geeignete Rückstausicherungen zu installieren.
Zur Beseitigung von Verstopfungen dürfen keine ungeeigneten oder aggressiven chemischen Mittel verwendet werden, da diese Materialien angreifen können.
Regelmäßige Wartung und Kontrolle sind erforderlich, um Funktionsstörungen und Schäden zu vermeiden.
Elektrische Komponenten und Systeme
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.
Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.
Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.
Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.
Schwere und sperrige Produkte
Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.
Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.
Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.
Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.
Zusätzliche Hinweise
Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise zur sicheren Nutzung der angebotenen Produkte.
Sie dienen der Vermeidung von Gefahren, Verletzungen sowie Sach- und Folgeschäden.
Die Nutzung darf ausschließlich bestimmungsgemäß und unter Beachtung aller mitgelieferten Produktinformationen erfolgen. Montage, Installation und Wartung dürfen – sofern erforderlich – nur durch qualifiziertes Fachpersonal durchgeführt werden.
Bewahren Sie alle sicherheitsrelevanten Informationen dauerhaft auf und geben Sie diese bei Weitergabe des Produkts an Dritte mit.
Entwässerungs- und Abwassersysteme
Entwässerungssysteme müssen fachgerecht installiert werden, um einen sicheren Abfluss von Abwasser zu gewährleisten.
Alle Verbindungen sind dicht auszuführen. Undichtigkeiten können zu erheblichen Gebäudeschäden führen.
Es ist auf mögliche Rückstauereignisse zu achten. Gegebenenfalls sind geeignete Rückstausicherungen zu installieren.
Zur Beseitigung von Verstopfungen dürfen keine ungeeigneten oder aggressiven chemischen Mittel verwendet werden, da diese Materialien angreifen können.
Regelmäßige Wartung und Kontrolle sind erforderlich, um Funktionsstörungen und Schäden zu vermeiden.
Elektrische Komponenten und Systeme
Arbeiten an elektrischen Anlagen dürfen ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden.
Vor Beginn von Arbeiten ist die Stromversorgung vollständig zu unterbrechen und gegen Wiedereinschalten zu sichern.
Elektrische Komponenten dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen, sofern sie nicht ausdrücklich dafür ausgelegt sind.
Beschädigte Kabel, Steckverbindungen oder Geräte dürfen nicht verwendet werden, da die Gefahr von Stromschlag oder Brand besteht.
Schwere und sperrige Produkte
Beim Transport und bei der Montage schwerer oder sperriger Produkte besteht eine erhöhte Verletzungsgefahr.
Der Transport sollte nach Möglichkeit durch mehrere Personen oder mit geeigneten Hilfsmitteln erfolgen.
Bei der Montage ist auf eine sichere Befestigung sowie auf die Tragfähigkeit von Wänden und Untergründen zu achten.
Unsachgemäße Handhabung kann zu Quetschungen, Stürzen oder Materialschäden führen.
Zusätzliche Hinweise
Die produktspezifischen Montageanleitungen, technischen Angaben und Sicherheitshinweise der jeweiligen Hersteller sind stets zu beachten und haben Vorrang.
Produktsicherheit
Hersteller
DELTAMESS DWWF GmbH
Adresse
Sebenter Weg 42
23758 Oldenburg
Deutschland
E-Mail
info@deltamess.de

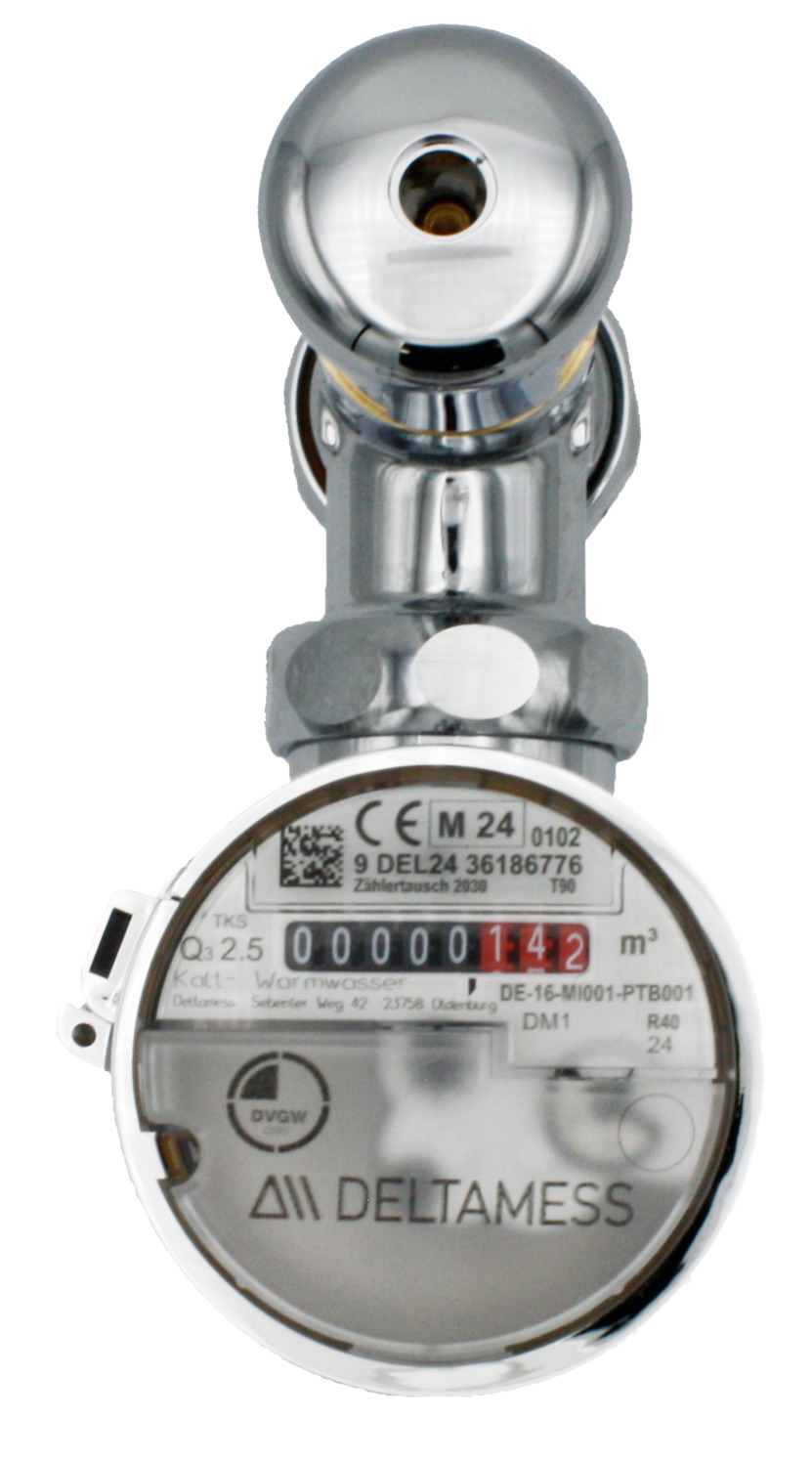

Zubehörartikel
