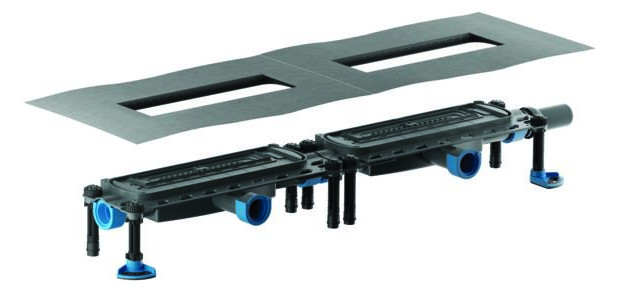

DALLMER Ablaufgehäuse DallFlex 2.0 DUO Plan 570055, DN 40, für CeraWall Duo und CeraFloor Duo

DALLMER Ablaufgehäuse DallFlex 2.0 Duo Plan

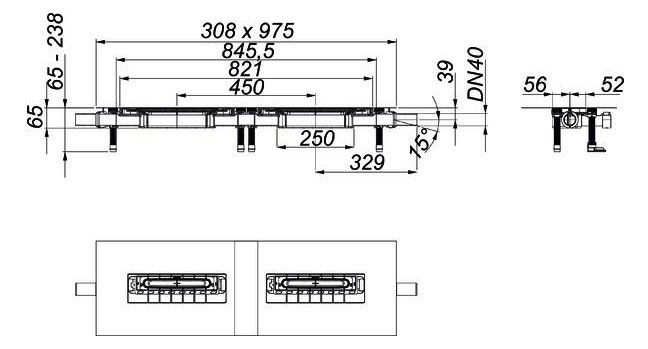

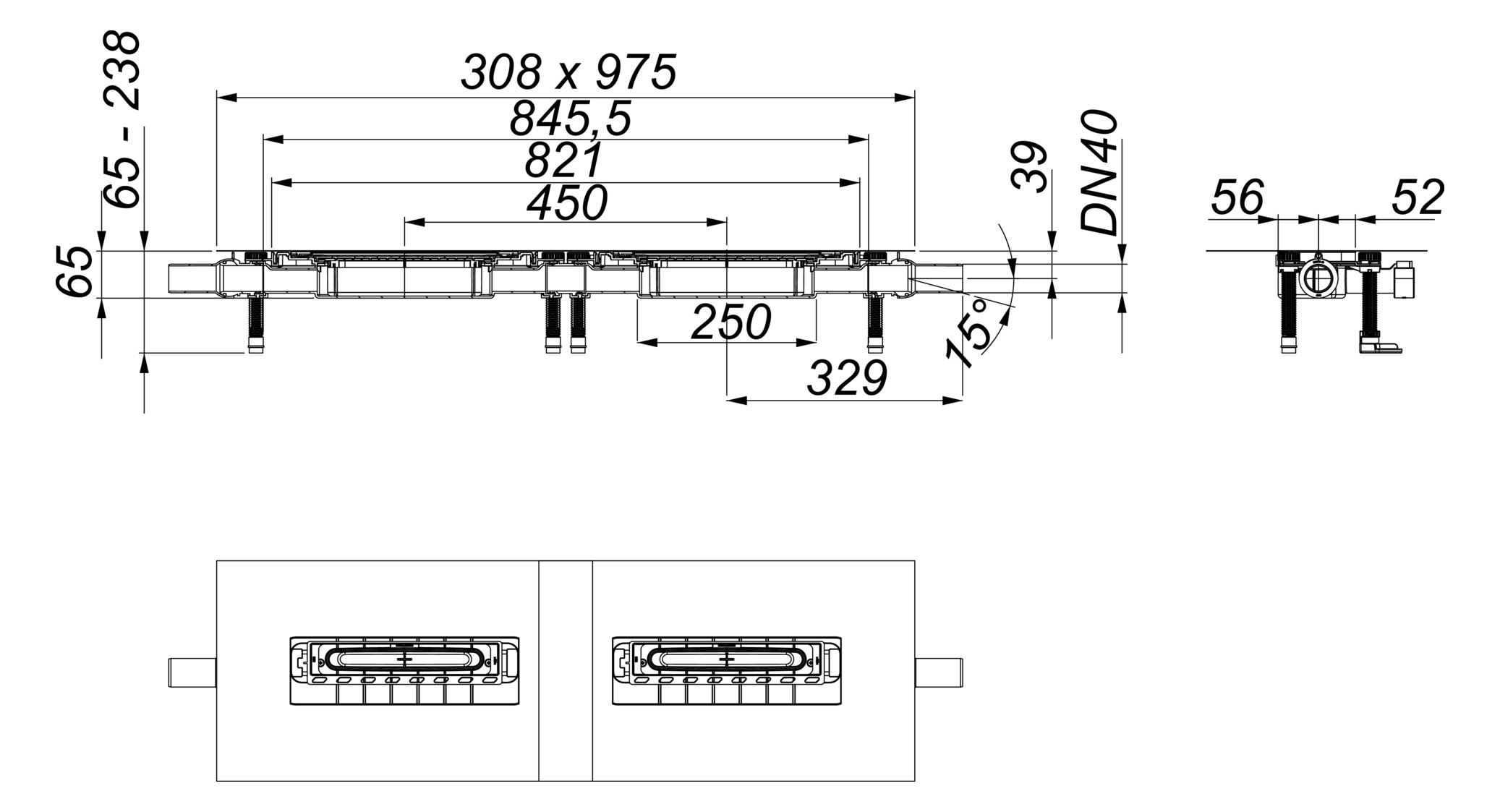

Ablaufgehäuse mit 65 mm Bauhöhe zum Einbau mit Duschrinnen CeraWall Select Duo, CeraWall Individual Duo und CeraFloor Select Duo. Ablaufgehäuse aus Polypropylen mit dreiseitig umlaufenden Verankerungen zur kraftschlüssigen Einbettung in den Estrich, komplett herausnehmbaren, zweiteiligen Geruchs- und Reinigungsverschlüssen mit optional einsetzbaren Haarsieben und 30 mm Sperrwasserhöhe. Vormontierte Montageeinheit mit integrierter Positionierhilfe zur passgenauen Ausrichtung der Duschrinnen, bei Einbau an der Wand zur Anpassung an Wandaufbauten 8-28 mm auch nach Einbau des Ablaufgehäuses in den Estrich. Mit vorgefertigtem Randdämmstreifen, Bauschutzabdeckungen, acht schallentkoppelten, höhenverstellbaren Montagefüßen mit Schnellspannsystem zur Fixierung der Einbauposition und Höheneinstellung 65-238 mm. Separat verpackte, einklickbare, 105 mm breite, flexible, alkalibeständige, nicht kapillare, Riss überbrückende Dichtmanschetten 525 x 308 mm zum sicheren Anschluss an Verbundabdichtungen entsprechend DIN 18534. Zwei Ablaufstutzen aus Polypropylen, DN 40 seitlich, werkzeuglos wahlweise rechts-, links- oder frontseitig positionierbar, mit Kugelgelenk 0-15 Grad verstellbar zum spannungsfreien Anschluss der Abwasserleitung. Ablaufleistung entspricht DIN EN 1253: 0,86 l/s.

Ausführung:

• Vormontierte Montageeinheit mit integrierter Positionierhilfe zur passgenauen Ausrichtung der Duschrinnen
• Integrierte Estrichverankerung
• Separat verpackte, flexible, einklickbare Dichtmanschetten zum sicheren Anschluss an Verbundabdichtungen entsprechend DIN 18534
• Vorgefertigter Randdämmstreifen
• Schallentkoppelte, höhenverstellbare Montagefüße mit Schnellspannsystem zur Fixierung der Einbauposition und Höheneinstellung 65 – 238 mm
• Komplett herausnehmbare, zweiteilige Geruchs- und Reinigungsverschlüsse, Sperrwasserhöhe 30 mm (abweichend von DIN EN 1253)
• Haarsiebe (optional einsetzbar)
• Bauschutzabdeckung

Material:

• Ablaufgehäuse und Ablaufstutzen aus Polypropylen, hochschlagfest

Technische Daten:

• Nennweite: DN 40
• Min. Ablaufleistung: 0,80 l/s
• Anstauhöhe: 20,00 mm
• Ablaufleistung bei Anstauhöhe 10 mm: 0,80 l/s
• Ablaufleistung bei Anstauhöhe 20 mm: 0,86 l/s
• Ablaufleistung: 0,86 l/s

Die Ablaufleistungen entsprechen der DIN EN 1253.

Nachfolger von:

• DALLMER DallFlex Duo Plan Ablaufgehäuse DN 40, Artikelnummer 536501
