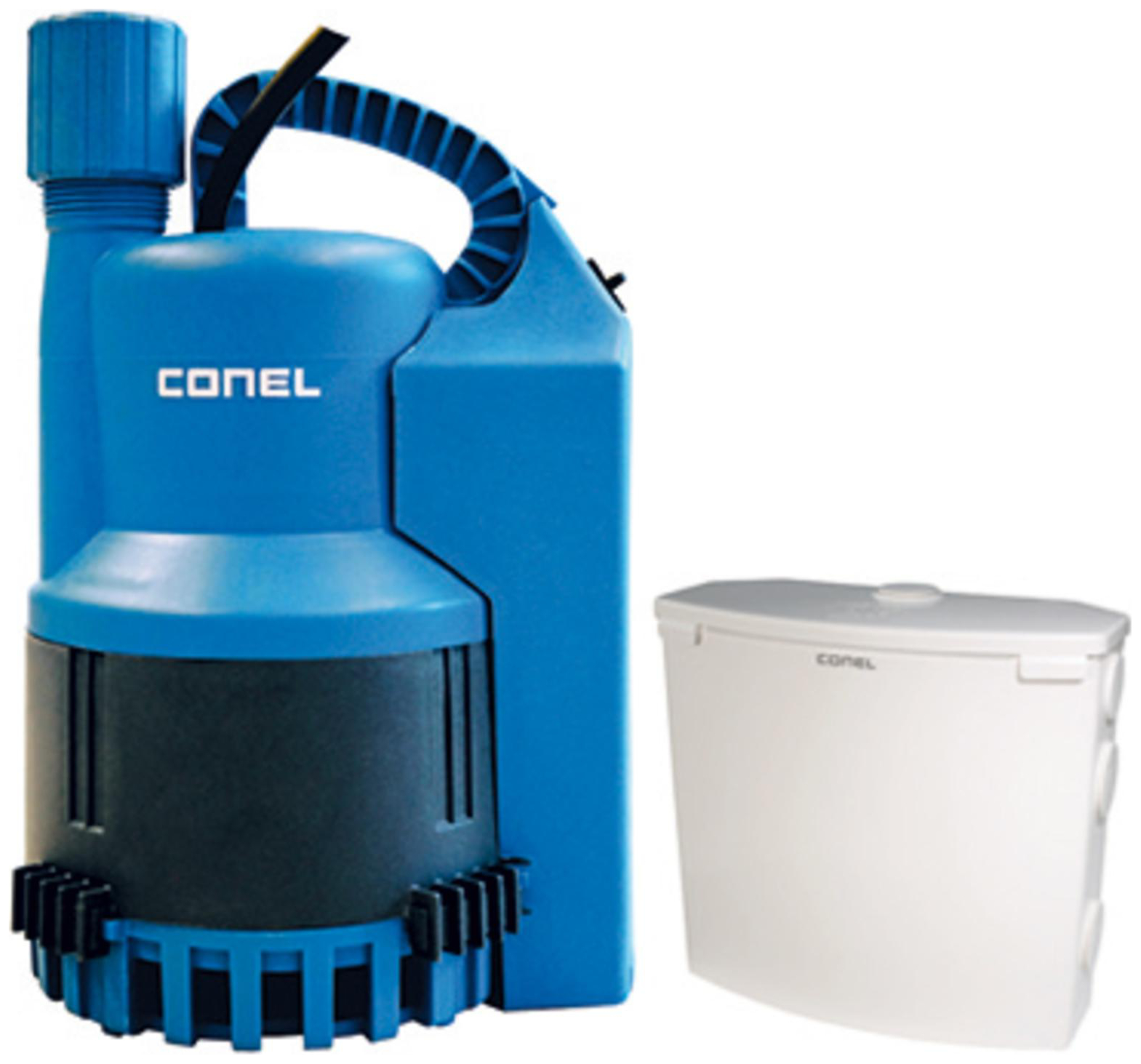

CONEL Hebeanlage FLOWBOX-N Schmutzwasserkleinhebeanlage - Bild 2

CONEL Hebeanlage FLOWBOX-N Überflurhebeanlage für Schmutzwasser

Überflurhebeanlage ist eine automatische Schmutzwasserhebeanlage für Überfluraufstellung zur Entwässerung von Waschtischen, Wasch- oder Spülmaschinen, Spülen, Dusch- und Badewannen

679,00 €

Inhalt: 1 Stk.

versandkostenfreie Lieferung
(innerhalb von Deutschland)

Preise inkl. MwSt. zzgl. Versandkosten

Auf Lager
Lieferzeit: 3-5 Werktage

Versandart: Paketdienst

Artikelnummer: FLOWBOXN

Marke: CONEL

Fragen zum Artikel? Weitere Artikel von CONEL

CONEL Hebeanlage FLOWBOX-N Überflurhebeanlage für Schmutzwasser

FLOW BOX-N automatische Schmutzwasserhebeanlage für Überfluraufstellung

Lieferumfang:

Automatische Schmutzwasserhebeanlage entsprechend DIN/EN 12050-2 für Überfluraufstellung
Standfester, weißer Kunststoff-Sammelbehälter für Bodenaufstellung mit Gummifüßen und Auftriebssicherung oder für Wandbefestigung mit Halterung
Integriertes Hochwasseralarm-Kit für die nachträgliche Verbindung (Plug+Play) mit dem als Zubehör erhältlichen FLOW BOX SAFETY KIT
Sämtliche Zu- und Abgänge sind fertig bearbeitet und mit Dichtungen sowie Blinddeckeln versehen
Mit Be- und Entlüftungsventil, Aktivkohlefilter und Überlaufsicherung
FLOW Tauchpumpe 12-N mit speziellem Tauchschalter, Rückschlagklappe und Druckleitungsanschluss
Mit Schlauchanschluss für eine Wasch- oder Spülmaschine
Komplett einbaufertig vormontiert und verdrahtet

Abmessungen:

Länge: 408 mm
Breite 188 mm
Höhe: 371 mm
Behältervolumen: 20 l
Gewicht: 6,5 kg

Anschlüsse:

Seitlicher Druckabgang: DN 40, nach rechts oder links, oben für Druckleitung
Zulauf von oben: DN 40
Seitliche Zuläufe: 1 x DN 40 rechts oder links oben, 4 x DN 50 rechts und links mitte und unten
Waschmaschinenanschluss-Tülle zur Befestigung an dem freien Zulauf DN 40

Entlüftungsleitung:

Anschluss einer separaten Entlüftungsleitung DN50 möglich.

Niveausteuerung:

Automatische Niveausteuerung mit speziellem Tauchschwimmer für niedrige Schaltniveaus
Einschaltniveau: 85 mm
Ausschaltniveau: 55 mm

Leistungsdaten:

Fördermedium: Grauwasser ohne langfaserige, zopfbildende Beimengungen
Mediumtemperatur: max. 40 Grad C, 60 Grad C für 5 min
Förderstrom: max. 8,5 m3/h
Förderhöhe: max. 6,0 m

Motor:

Spannung/Frequenz: 230 V / 50 HZ
Drehzahl: 2900 min -1
Motorleistung P1: 0,38 kW
Nennstrom: 1,6 A
Kabel 3G 1,0 (weiß): 1,5 m
Isolationsklasse: B
Schutzart: IP 68
Mantelstromkühlung mit eingebautem Temperaturwächter zur Abschaltung bei Übertemperatur
(Auslösetemperatur 120 Grad C), angebauter Schutzkontaktstecker.

Hydraulik:

Vortex Laufrad
freier Kugeldurchgang 12 mm

Werkstoffe:

Sammelbehälter: Polypropylen
Pumpengehäuse: Polypropylen
Laufrad und Sieb: Polyamid
Motorwelle: Edelstahl (1.4028)
Dichtungen: NBR

Marke: CONEL
Modell: FLOW
Artikelnummer: FLOWBOXN

Produktart:	Schmutzwasserhebeanlage
Anwendungsbereich:	Badewanne, Entwässerung, Spülmaschinen, Waschtisch
Förderhöhe:	6 m
